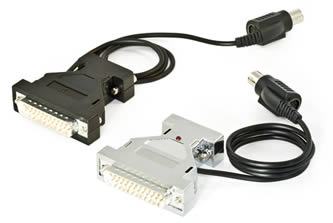

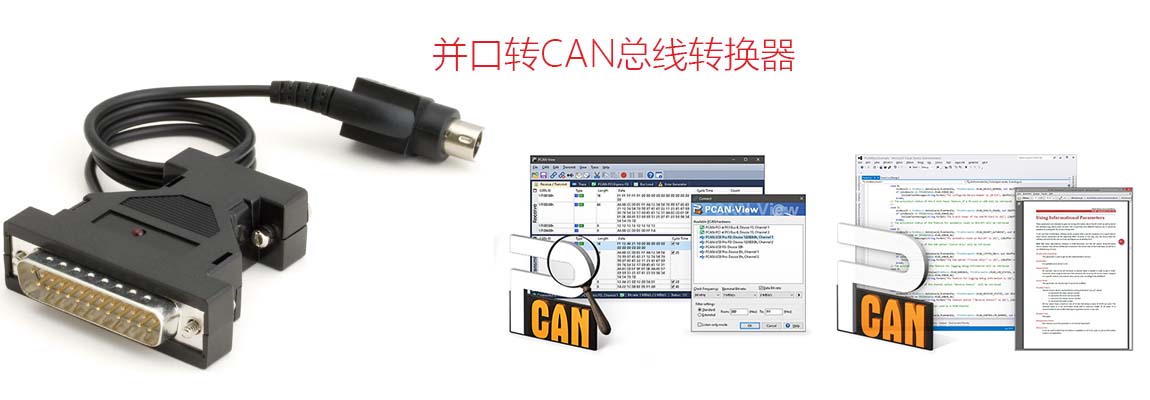

PCAN-Dongle：并口轉CAN接口

該并口轉CAN轉換器非常適合替代PCAN -USB接口接入CAN網絡，特別適合于舊款電腦和筆記本電腦。根據并口的類型，它可以工作在"多路復用" 或者 "強化并口"模式。通過專用適配器從電腦鍵盤輸出口供電給PCAN-Dongle。

光電解耦版本也保證電腦和CAN之間的電氣隔離達到500伏。

整套也包含CAN總線監視軟件PCAN-View for Windows和用于開發CAN總線連接應用程序的編程接口PCAN-Basic軟件。

規格

用集成的CPLD進行邏輯控制
提供省空間的接口適配器D-Sub 25-pin (LPT)轉D-Sub 9-pin (CAN)
軟件驅動可切換從“多路復用”到 "EPP (強化并口)" 模式
通過PS/2鍵盤連接供電
高速CAN通道 (ISO 11898-2)
比特率從5 kbit/s最大至1 Mbit/s
符合CAN規范2.0A (11-bit ID)和2.0B (29-bit ID)
經由D-Sub, 9-引腳 (符合CiA 303-1) 連接CAN總線
NXP SJA1000 CAN控制器, 16 MHz時鐘頻率
NXP PCA82C251 CAN收發器
通過焊接的跨接線可把5伏電源連接到CAN接頭上，例如用于外部總線轉換器
CAN連接上的電氣隔離可達500 V (只是IPEH-002020型號)
工作溫度范圍0 to 60 °C (32 to 140 °F)

D-Sub引腳分配

引腳	引腳分配
1	無連接 / 可選 +5V
2	CAN-L
3	GND
4	無連接
5	無連接
6	GND
7	CAN-H
8	無連接
9	無連接 / 可選 +5V

發貨清單

PCAN-Dongle，輕便塑料殼
設備驅動 for Windows? 10, 8.1, 7 and Linux (32/64-bit)
PCAN-View for Windows?CAN總線監視軟件
CAN總線監視軟件PCAN-View for DOS
PCAN-Basic編程接口用于開發CAN總線連接應用程序
汽車領域標準化協議編程接口
PDF格式的說明書

訂貨信息

說明	貨號
PCAN-Dongle PS/2	IPEH-002019
PCAN-Dongle PS/2光電解耦	IPEH-002020

下載

Device driver setup for Windows PEAK-System installation package for device drivers and tools for Windows? 10, 8.1, 7 (32/64-bit) for our PC interfaces.	Download
Device driver for Linux Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher.	Website
PCAN-Dongle manual	English
PCAN-View Windows? software for displaying, transmitting, and recording CAN and CAN FD messages	Download
PCAN-Basic API API for the development of applications with CAN and CAN FD connections for Windows? 10, 8.1, 7 (32/64-Bit)	Download
PCAN-Basic API (Linux) API for the development of applications with CAN connection for Linux	Download
PCAN-CCP API API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP)	Download
PCAN-XCP API API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP)	Download
PCAN-ISO-TP API API for the transfer of data packages according to ISO-TP (ISO 15765-2)	Download
PCAN-UDS API API to communicate with control devices according to UDS (ISO 14229-1)	Download
PCAN-OBD-2 API API for the vehicle diagnostics according to OBD-2 (ISO 15765-4)	Download
PCAN-PassThru API Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows? 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English).	Download
Windows 2000 package Device drivers for Windows? 2000 and the CAN monitor PCAN-View.	Download
BaudTool Windows? software for calculating the BTR0/BTR1 baud rate register	Download
