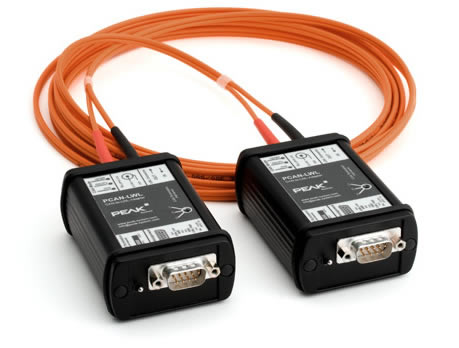

CAN數據傳輸用光電耦合器
用于防爆（Ex）區域或者用于EMC（電磁兼容）測試，PCAN-LWL隔離器用光纖線路替代CAN網絡上任何部分的線路。可選轉換為高速CAN或者低速CAN。該模塊由外部電源供電。
PCAN-LWL可用于CAN FD總線內，數據比特率達到 5 Mbit/s 和名義比特率達到 500 Kbit/s。
規格
- LED顯示收發器狀態
- 高速CAN: AMIS 30660收發器, 最大500 kbit/s, 可切換120歐姆總線終端
- 低速CAN: TJA1055收發器，最大125 kbit/s, 可切換510歐姆 / 5.6 k歐姆總線終端，總線錯誤顯示
- 符合CAN規格2.0A (11-bit ID) 和 2.0B (29-bit ID)
- 適用于CAN FD總線內，數據比特率達到 5 Mbit/s 和名義比特率達到 500 Kbit/s
- 光纖線路包含62.5/125 μm光纖雙工線路，帶有ST連接器
- 鋁合金外殼
- 經由D-Sub, 9-引腳（依照CiA 303-1）連接CAN總線
- 供電: 6.5 – 30 V
- 經由D-Sub 9-引腳或者DC連接器（跨接）供電
- 工作溫度范圍0 to 70 °C (32 to 158 °F)
發貨清單
- 2路CAN轉光波導轉換器包含電源適配器，用防震塑料盒包裝
- 可選5或者10米FO線纜，62.5 / 125 μm雙工線路ST連接器。其它長度可定制
- 使用手冊 PDF格式
單線CAN收發器可定制。
貨號：IPEH-002026 |
|

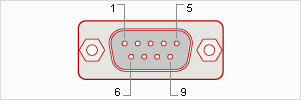

D-Sub引腳分配
| 引腳 |
引腳分配 |
| 1 |
無連接 |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
無連接 |
| 5 |
無連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
無連接 |
| 9 |
VIN (選件) |
下載
- PCAN-LWL manual……………………………… English
- PCAN-LWL Akku short documentation…English
