全球首先推出：M.2滿足CAN FD！

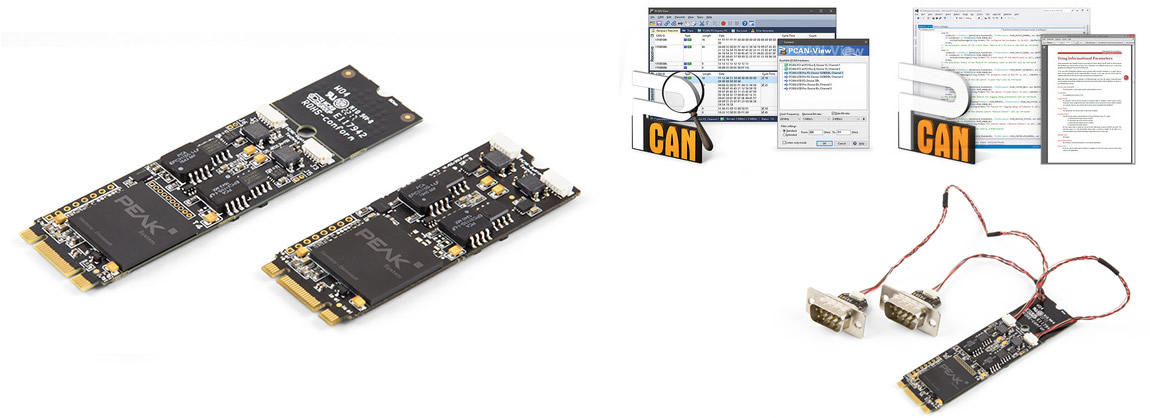

PCAN-M.2可通過現代電腦板上的M.2接口（PCIe）連接CAN和CAN FD網絡。小巧外形使該插入式板卡特別適用于嵌入式電腦、單板機（SBC），以及緊湊的嵌入式應用。在電腦和CAN之間電氣隔離高達300V。該款板卡有單和雙通道版本。

新的CAN FD標準 (CAN with Flexible Data Rate) 主要特征是更高數據傳輸帶寬。每個CAN FD幀最多64個數據位（代替目前 的8位），可用最快12Mbit/s比特率進行傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有CAN網絡。但是，在這種情況下，CAN FD擴展不可用。

監視軟件PCAN-View和CAN連接應用程序開發編程接口PCAN-Basic都包含在發貨清單中，并且支持新標準CAN FD。

ISO/Non-ISO CAN FD：

自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。

我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 („Non-ISO“ 和 „ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能。如果你有興趣和更多信息，請聯系我們：[email protected]。

規格

• CAN接口適用于M.2槽（使用PCIe線路）
• 1或2高速CAN通道（ISO 11898-2）
• 形狀系數M.2型：2280/2260-B-M；高度4.6mm
• 符合CAN規范2.0 A/B和FD
• CAN FD支持，使ISO和Non-ISO標準可切換
• 數值域（64 bytes最大）CAN FD比特率從15kbit/s至12Mbit/s
• CAN比特率從15kbit/s至1Mbit/s
• CAN總線連接經由連接電纜和D-Sub，9引腳（符合CiA? 303-1）
• CAN FD控制器的FPGA實現
• MCP2558FD CAN收發器
• CAN連接上的電氣隔離高達300V，每路CAN通道分離
• CAN終端可通過焊接跳線來激勵，每路CAN通道分離
• PCIe數據傳輸經由總線主站DMA
• DMA存儲器訪問操作用32和64位地址
• 總線負載測量包括物理總線上的錯誤幀和過載幀
• 誘發的錯誤生成用于接收和發出的CAN報文
• 擴展溫度范圍-40至85 °C (-40至185 °F)

管腳分配 D-Sub

	管腳	管腳分配
	1	無連接
	2	CAN-L
	3	GND
	4	無連接
	5	無連接
	6	GND
	7	CAN-H
	8	無連接
	9	無連接

發貨清單

• PCAN-M.2板卡
• 連接電纜包括D-Sub插頭每通道
• 設備驅動適用于Windows 10, 8.1, 7和Linux (32/64-bit)
• CAN監視軟件PCAN-View for Windows
• 編程接口PCAN-Basic用于開發CAN連接應用程序
• 汽車領域標準化協議編程接口
• PDF格式使用手冊
