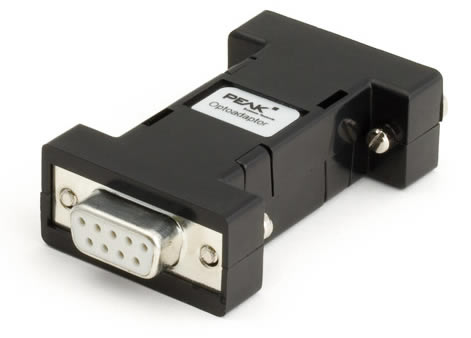

插入式CAN網絡隔離器

PCAN-Optoadapter是一款通用插入式光電適配器，能夠電氣隔離高速CAN總線系統。

它集成的邏輯意味著解耦功能能夠安裝在CAN網絡的任何點上。

PCAN-Optoadapter可用于CAN FD總線內，數據比特率達到 2 Mbit/s 和名義比特率達到 1 Mbit/s。

規格

• 插入式CAN總線隔離器用于解耦CAN總線，適用于所有PEAK CAN接口
• 通過DC/DC轉換器，電氣隔離可達500V
• 比特率5 kbit/s 至 1 Mbit/s
• 高速CAN收發器NXP PCA82C251
• 適用于CAN FD總線內，數據比特率達到 2 Mbit/s 和名義比特率達到 1 Mbit/s
• 經由D-Sub，9引腳（符合CiA 303-1）連接CAN總線
• LED提示供電電壓狀態
• 120 Ohm總線終端位于母D-Sub接頭上
• 通過高速CAN連接的管腳1供電 (5 V) 。幾乎所有PEAK CAN接口都能提供必要的供電電壓
• 擴展工作溫度范圍 -40 to 85 °C (-40 to 185 °F)

發貨清單

• 適配器，塑料外殼
• 使用手冊 PDF格式


貨號：IPEH-002038

下載：PCAN-Optoadapter manual………………English

PEAK-System Forum: Section for the PCAN-Optoadapter for questions and support

The new standard CAN FD: support and compatible products

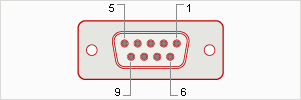

引腳分配母D-Sub接頭

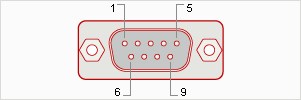

引腳分配公D-Sub接頭
