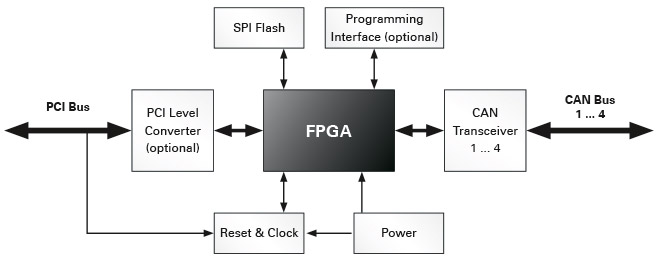

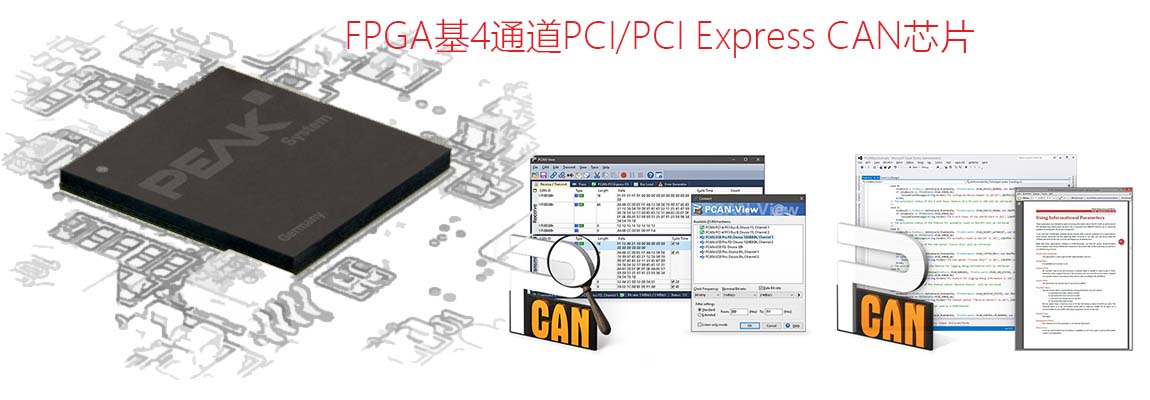

對于硬件設計中的CAN連接，我們提供了多種解決方案。基于FPGA，PCI或PCI Express總線可支持多達四個CAN通道。

通過PEAK-System的許可證，FPGA可以通過具有相應功能的鏡像進行編程。

除了相關文檔，供貨范圍還包括Windows和Linux設備驅動程序的許可證，CAN監視器PCAN-View和PCAN-Basic API。

注釋：如果您對 PCAN-Chip PCI 或者 PCAN-Chip PCIe 感興趣，請聯系 [email protected]。

規格

• 通過FPGA CAN控制器（兼容SJA1000）
• 符合CAN規范2.0A（11位ID）和2.0B（29位ID）
• PCI和PCI Express設備驅動程序和PEAK-System的軟件完全兼容

PCI 版本

• 33MHz的時鐘頻率
• 32位的總線帶寬
• 3.3V，通過電平轉換器也可適用于5V的PCI總線

PCIe 版本

• PCI Express x1
• 高達2.5Gbit/s的位速率

發貨清單

• 一個許可證可用于
• 用于FPGA編程的配置鏡像，適用PCI 4 Channel，PCI Express 2 Channel，PCI Express 4 Channel (Quad)三個版本
• Windows? 10, 8.1, 7 and Linux (32/64-bit)的設備驅動
• Windows?的CAN報文監測器PCAN-View詳細信息。詳細信息
• PCAN-Basic用于開發基于CAN的應用程序編程接口。詳細信息
• 集成介紹的文檔含有一個樣例電路圖。

博世公司的CAN的許可證費用也包含在內，如果你對此有興趣，想獲取更多信息，請聯系 [email protected]。
