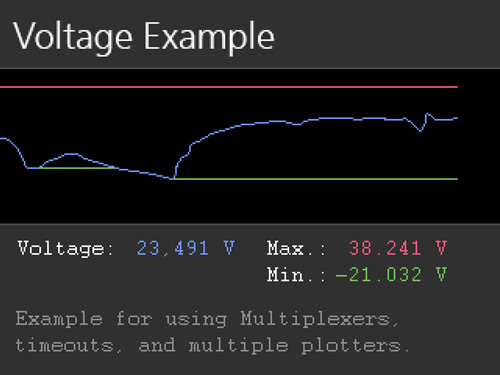

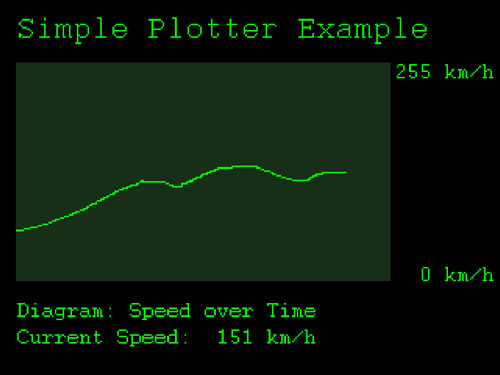

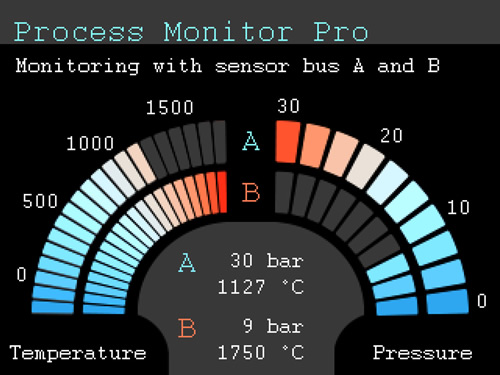

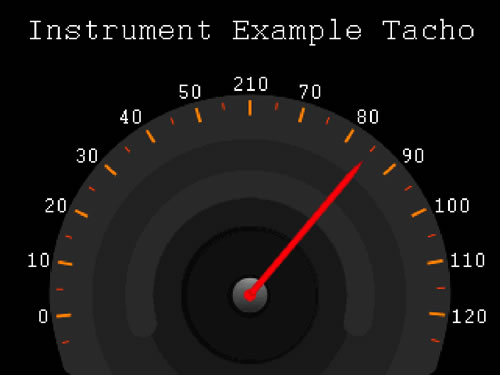

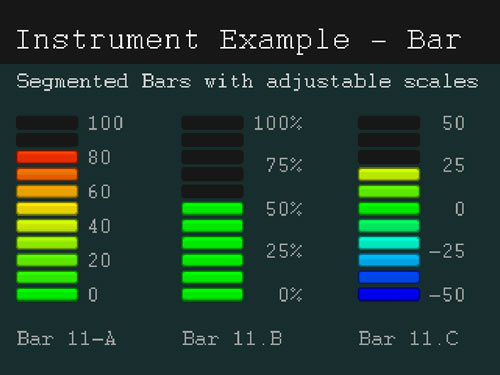

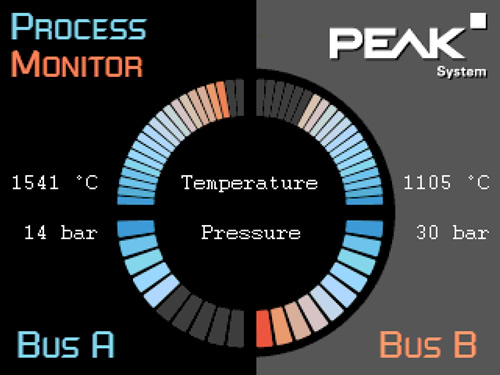

PCAN-MiniDisplay可用作人機界面顯示CAN數據。為了能夠連接到CAN總線，它有2路高速CAN連接器。圖形化顯示收到的CAN數據在使用前已被配置好，然后顯示在TFT顯示器上。

除了顯示CAN數據，PCAN-MiniDisplay也可用于數據記錄。數據流量被記錄在存儲卡上，之后可在電腦上進行分析。

除了內置的PCAN-MiniDisplay，還有帶塑料盒和按鍵的版本。可用于創建和評估特定應用的配置。另外，用戶還可以在工作期間切換不同的配置。

注：運行顯示配置以及記錄和回放CAN報文不能同時進行。PCAN-MiniDisplay只能用于這3種功能的一種。

• CAN連接經由2路高速CAN通道 (ISO 11898-2)
• 比特率從40kbit/s至1Mbit/s
• 兼容CAN規范2.0 A/B
• TFT顯示器，320 x 240 pixel分辨率
• 插槽用于microSD存儲卡 (最大32GByte)
• 高速USB 2.0端口，可用電腦訪問存儲卡
• 經過文本文件任意配置CAN數據可視化
• 從存儲卡運行各種配置
• 用默認名可選自動啟動單個配置
• 記錄進來的CAN報文到內部存儲卡
• 用Windows?軟件可轉換記錄為各種輸出格式

• 記錄回放
• 通過單個ID或ID范圍過濾CAN報文，獨立配置每個CAN通道
• 使用有按鍵的選件可菜單導航和在多個顯示配置之間切換
• 經過CAN的喚醒功能
• 尺寸：80 x 55 mm
• 供電電壓從7 to 30 V
• 擴展的工作溫度范圍從-20 to 70 °C (-4 to 158 °F)

可選PCAN-MiniDisplay外殼：

• 塑料殼，有3個按鍵
• 經由端子塊 (Phoenix) 連接

PCAN-MiniDisplay發貨清單

• PCAN-MiniDisplay和安裝框
• 電源、CAN和數字輸入電纜
• 512MB存儲卡已安裝
• 轉換軟件PEAK-Converter for Windows? 10, 8.1, 7 (32/64-bit)
• 手冊（PDF）

PCAN-MiniDisplay外殼發貨清單

• 裝塑料殼的PCAN-MiniDisplay，含配套連接器
• 512MB存儲卡已安裝
• 轉換軟件PEAK-Converter for Windows? 10, 8.1, 7 (32/64-bit)
• 手冊（PDF）
