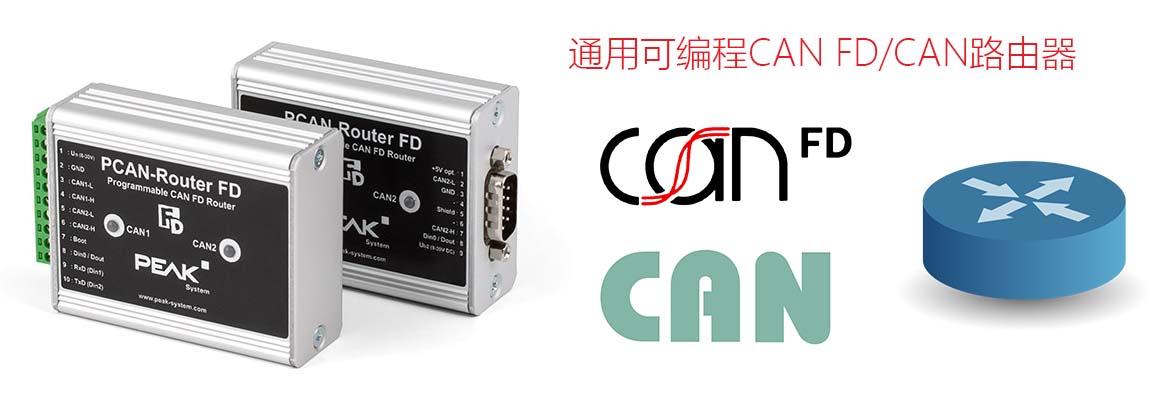

PCAN-Router FD：CAN FD和CAN通用可編程轉換器 |
PCAN-Router FD可連接2路CAN FD或CAN總線?；贏RM Cortex M4F微控制器，該模塊的行為和在2路CAN FD通道之間的數據路由可任意編程。特別是，該模塊可從CAN轉換到CAN FD，反之亦然。因此可很輕松地把CAN FD應用集成到現有的CAN 2.0網絡中。
|
|
使用編程庫和GNU編譯器 for C 和 C++，可創建固件，再通過CAN轉移到模塊內。發貨時，PCAN-Router FD附帶樣例固件。相應的源代碼作為例程包含在發貨清單中。
該模塊為鋁合金外殼，附帶2個D-Sub連接器或螺釘端子板發貨。 |
|
特點 |
- NXP LPC4078微控制器 (ARM Cortex M4 with FPU, 120 MHz)
- 片上4 kByte EEPROM
- 4 MByte SPI flash
- 2路高速CAN通道 (ISO 11898-2)
- 符合CAN規范2.0 A/B 和 FD
- CAN FD支持ISO和Non-ISO標準
- CAN FD比特率（數據域最大64位）從25 kbit/s至12 Mbit/s
- CAN比特率從25 kbit/s至1 Mbit/s
- NXP TJA1044GT CAN收發器
- 狀態指示燈有2個彩色LED
- 連接經由2個9-pin D-Sub連接器或者1個10-pole螺釘端子板 (Phoenix)
|
|
- RS-232連接器用于串行數據傳輸
- I/O-連接：
- 1路數字輸入 (low-active)
- 1路數字輸出 (Low-side switch, max. 600 mA)
- 2路附加數字輸入二選一至RS-232 (low-active)
- 鋁合金外殼，可選DIN導軌固定
- 供電電壓從8至30 V
- 擴展工作溫度范圍從-40 to 85 °C
- 新固件可通過CAN接口加載
- 通過CAN轉移固件，需要PEAK CAN接口
|
|
發貨清單
- PCAN-Router FD，鋁合金外殼
- IPEH-002215: 配套連接器 (Phoenix)
- Windows? 開發軟件（工具鏈帶GCC ARM嵌入式，flash program）
- 庫和例程
- 手冊（PDF格式）
訂貨信息
| 說明 |
編號 |
| PCAN-Router FD帶D-Sub連接器 |
IPEH-002214 |
| PCAN-Router FD帶Phoenix連接器 |
IPEH-002215 |
|
|
下載
PCAN-Router FD package
The package includes all files for development and documentation (German and English). |
Download |
| PCAN-Router FD manual |
English |
PCAN-Flash
Windows? software for flashing firmware via CAN |
Download |
