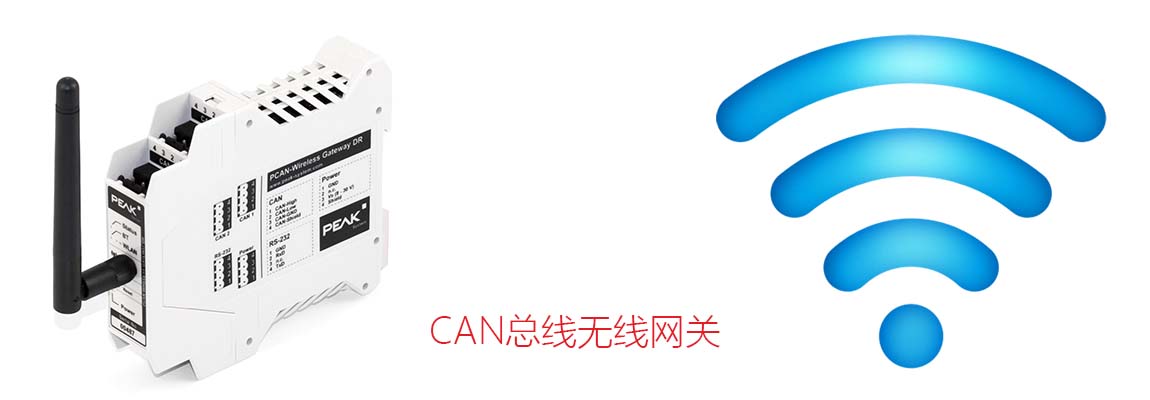

PCAN-無線網關DR可通過IP網絡連接不同CAN總線。CAN幀被打包在TCP或UDP報文包內，然后通過IP網絡從一個設備轉發到另一個設備。PCAN-無線網關DR提供一路WLAN連接和兩路高速CAN接口。DIN導軌塑料外殼和支持擴展溫度范圍，該模塊特別適用于工業環境。
通過舒服的web界面可對設備進行配置。除了提供各種狀態信息，網站還可直接管理對設備本身、通訊接口、和報文路由的設置。
規格
- ARM9 Freescale iMX257 with 16 kByte Level 1
Cache 和 128 kByte 內部 SRAM
- 256 MByte NAND Flash 和 64 MByte DDR2 RAM
- Linux操作系統 (版本2.6.31)
- RS-232接頭用于串行數據傳輸（為將來預留）
- 通過4根極柱螺釘端子片(Phoenix)連接CAN、RS-232和電源
- 用一個歸零按鍵可重啟和歸零設備為工廠默認設置
- 通過一個web界面可配置網絡接口和報文轉發
- 塑料外殼 (寬度：22.5mm）可安裝在DIN導軌
(DIN EN 60715 TH35)
- LED指示設備狀態、WLAN、和電源
|
|
- 供電電壓8至30V
- 擴展工作溫度范圍-40至85°C
無線屬性
- WLAN IEEE 802.11 b/g
- 2.4 GHz偶極天線，通過RP-SMA天線插座來連接
- 數據傳輸使用TCP或UDP
CAN屬性
- 兩路高速CAN通道 (ISO 11898-2)
- 比特率從5 kbit/s 至 1 Mbit/s
- NXP PCA82C251 CAN收發器
- CAN通道之間、CAN與RS-232、與電源之間電氣隔離最大500V
- 符合CAN規范2.0A和2.0B
|
|
配置
| 網關的配置可通過web界面來完成。因此，該模塊必須經由LAN或WLAN連接到電腦，因型號而已。然后，常見的網絡瀏覽器就可訪問該設備。該設備的網絡接口開放并且顯示關于設備狀態和報文轉發的公開信息。為了配置該設備，要求登錄網站。根據硬件，有不同的設置。 |
網絡接口功能
- 顯示關于通訊接口和報文轉發等狀態信息。
- 定義公開顯示的狀態信息
- 導入和導出設備配置
- 重置設備配置為工廠默認值
- 方便的軟件升級
- 掃描IP網絡，查找其它PCAN-Gateway，更輕松建立路由
- 自動布局調整用于移動設備
- 經由網站重啟該設備
- 內置幫助頁面
CAN通道設置：
- 從預設列表選擇比特率達到1 Mbit/s
- 經由寄存的數值設置用戶定義的比特率
- 只聽模式的狀態切換
WLAN接口設置:
- 設置WLAN操作模式至基礎設施（客戶）、Ad-Hoc、或訪問點
- 自動或手動設置設備的IP地址 (IPv4) 和子網絡遮罩
- 連接到無線網絡
- 配置網絡加密
|
|
設置和管理報文轉發:
- 在CAN通道和LAN/WLAN之間（反之亦然）設置報文轉發
- 選擇要加入的CAN通道
- 根據IP地址和端口定義LAN/WLAN站
- 選擇傳輸協議TCP或UDP
- 啟用、禁用、和編輯存在的路由
- 禁用PCAN-Gateway握手，允許連接其它設備
報文過濾功能:
- 經由網絡接口的新區域創建和管理過濾器
- 用不同選項創建過濾器:
- 用11-bit 或 29-bit ID過濾報文
- 支持范圍和遮罩過濾器
- 可選反向過濾范圍
- 分派過濾器至多個路由
從軟件版本2.5.0開始，帶有WLAN接口的設備可工作于Ad-Hoc模式和訪問點模式。因此，通過WLAN連接兩個PCAN-Wireless Gateway (DR)不需要附加的訪問點。 |
|
發貨清單
-
PCAN-無線網關DR，DIN導軌塑料外殼
-
2.4 GHz偶極天線
-
配套接頭，用于CAN通道、RS-232和電源
-
PDF使用手冊
-
印刷版快速啟用指引
貨號：IPEH-004011
附件
PCAN-D-Sub連接適配器可選。 |
|
