PCAN-Diag 2：手持式CAN總線診斷儀 |
簡介
CAN總線診斷儀PCAN-Diag2是一款具有多種功能的手持式CAN診斷工具，它能夠檢測CAN總線，如CAN總線的傳輸速率（比特率）檢測、總線負載測量和終端測量。 也可以接收CAN報文，它可以傳輸單個報文或它們的整個序列。 另外，內部存儲卡可以實現CAN數據流的示蹤和回放。
PCAN-診斷儀內置的2通道示波器可顯示CAN信號。單個CAN ID和各種事件可用作觸發。從模擬信號解碼CAN幀，例如，探測幀內的錯誤。
接收到的CAN報文可以用符號顯示，實現更清晰和輕松配置。通過產品附帶的 PCAN Symbol Editor 符號編輯軟件可輕松生成符號文件。
用戶可用旋鈕選擇和操作單獨的診斷功能。高速CAN可替換，CAN收發器模塊可以根據需要與低速或單線CAN連接。 |
|
規格
- 高速CAN( ISO 11898-2），CAN收發器模塊可根據需要換成低速CAN（ISO 11898-3）或者單線CAN（SAE J2411）
- 符合CAN規范 2.0 A/B
- CAN總線連接是9針的D-Sub (符合 CiA? 303-1)
- 顯示屏：320x240像素分辨率
- 電池（4節1.5V AA）供電或者使用附帶的電源適配器（適配器上有低電壓插座）
- 2GB 內存卡用于保存工程。連接PC時也可用于USB大容量存儲器
- 工作溫度：0 至 50 °C (32 至 122 °F)
|
|
功能概述
- 分析物理層和協議層上的CAN網絡
- 從預設列表或者8個用戶定義值中選擇比特率
- 基于一個固定值列表自動探測比特率
- 可切換只聽模式
- 可切換安靜啟動功能（在錯誤比特率下的只聽模式）
- 用符號文件顯示接收的CAN報文，包括枚舉（數值的列表）、多工器、和ID范圍。

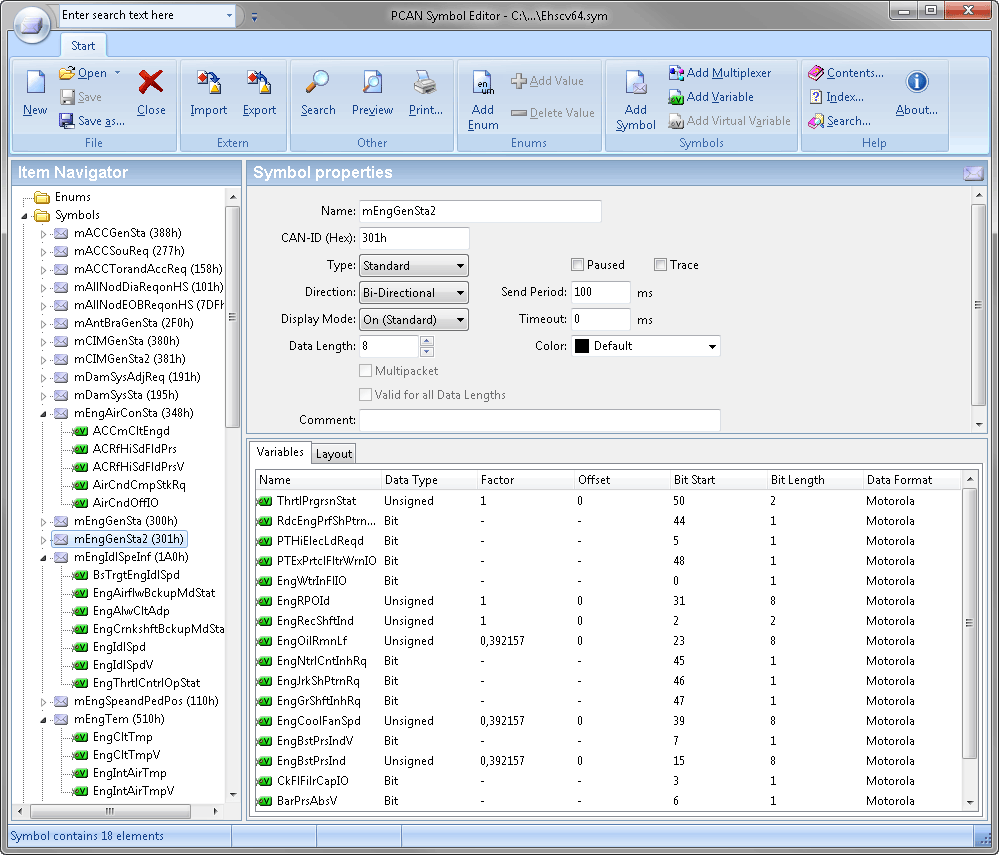

- 符號文件可以通過附帶的Windows?符號編輯軟件PCAN Symbol Editor創建
- 接收的CAN報文記錄到內存卡上，如果需要，可帶CAN ID過濾
- 回放示蹤文件
- 通過附帶的Windows?軟件PEAK-Converter可把示蹤文件轉換成各種輸出格式
|
- 傳送單個CAN幀或CAN幀列表
- CAN數據的十進制、十六進制、或二進制錄入。在運行時期間改變單個傳送報文的數據
- 測量CAN總線負載，用時間圖顯示，可切換顯示錯誤幀
- 總線負載時間圖可以保存為位圖截屏
- 即便系統正在運行，也可測量高速CAN總線的終端
- 根據所使用的收發器模塊，可切換的CAN終端用于連接總線

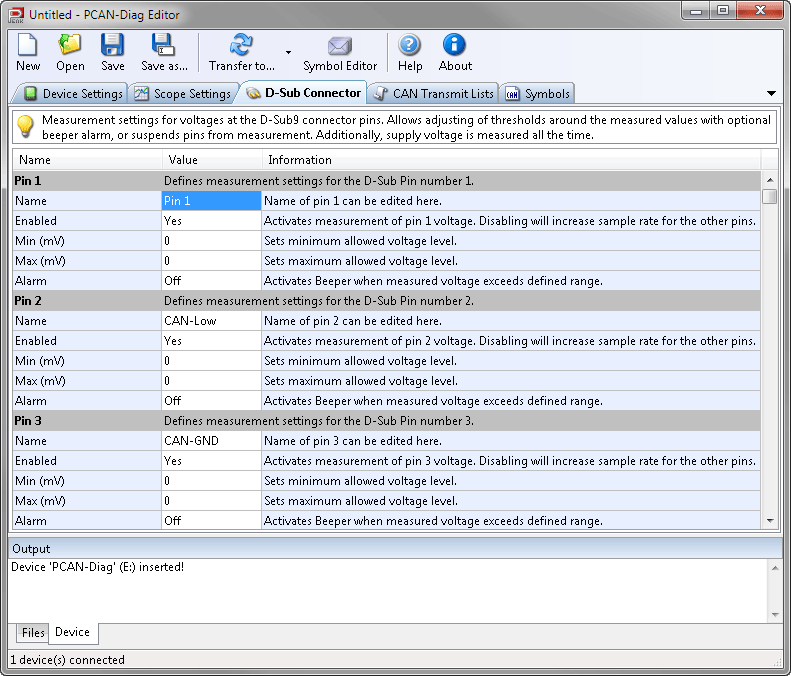

- 測量CAN接頭（D-Sub）所有引腳的電壓
- 在工程中管理設備配置、傳輸列表、符號文件以及所有記錄的數據（截屏、蹤跡、和CSV文件）
- 在總線離線下可選自動回位
|
點擊圖片看大圖
|
|

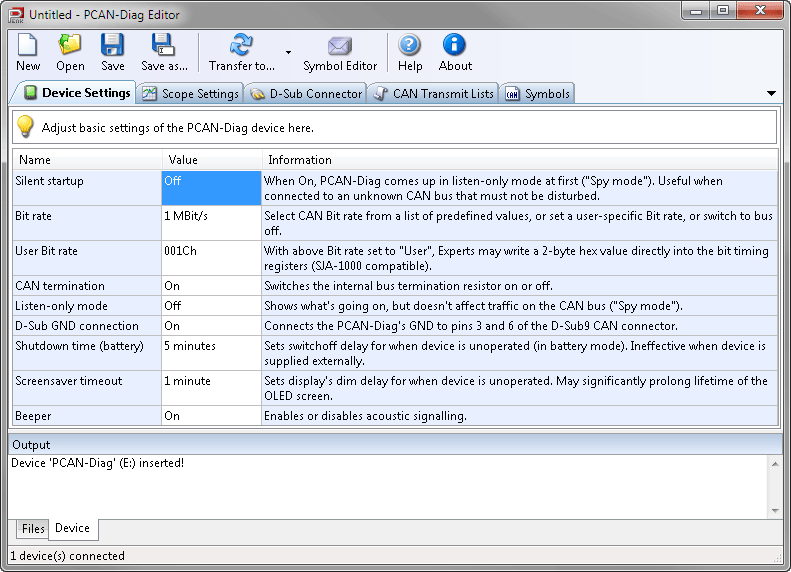

PCAN-Diag Editor for Windows?編輯軟件特性，隨產品附帶：
- 方便配置所有可用設備的設置
- 編譯傳送列表
- 每個工程項目配置最多8個比特率
- 設備配置、傳輸列表以及相關符號文件可保存在工程中
- 通過USB連接將工程傳送到PCAN-Diag 2的存儲卡
|
點擊圖片看大圖 |
點擊圖片看大圖 |
|

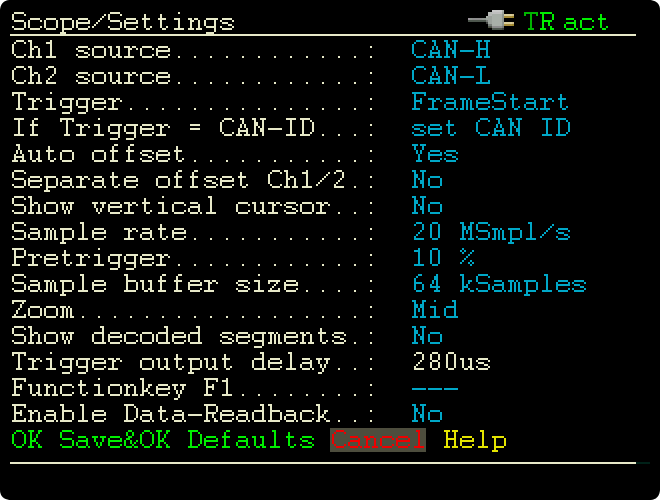

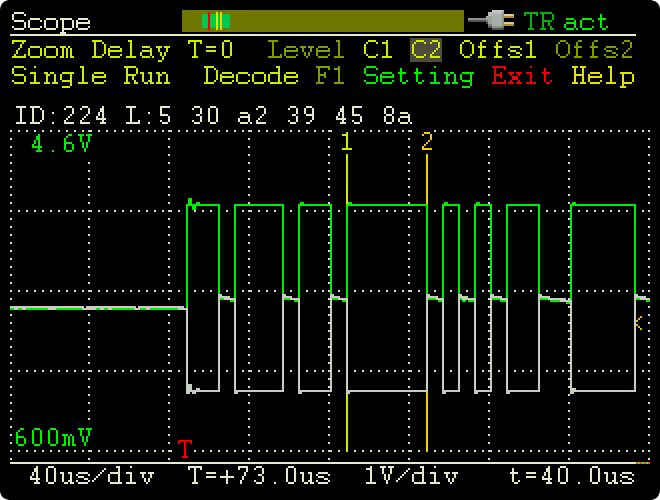

示波器功能
- 示波器含兩個獨立測量通道，每個通道最大采樣率為20MHz
- 顯示CAN高和CAN低信號，以及兩個信號之間的差
- 通過BNC連接的探頭可檢測外部信號（頻率可達1MHz)
- 觸發可配置為幀開始、幀結束、CAN錯誤、或者基于它們的CAN ID的單獨的CAN幀
- 可用BNC接頭觸發外部測量設備
- 原始CAN幀描述
|
- 從記錄的信號蹤跡中解碼CAN幀
- 用報告功能顯示解碼CAN幀的各種屬性和測量數據
- 當前顯示可保存為位圖截屏
- 存儲器深度可設置到64kS
- 記錄的樣本數據可保存為CSV文件
- 擴展的縮放功能
- 時間測量，分辨率可達50ns
|
點擊圖片看大圖 |
|
貨品清單：
- PCAN-Diag 2，塑料殼，存放在防震塑料盒內發運
- 配置軟件PCAN-Diag Editor for Windows? 10, 8.1, 7 (32/64-bit)
- PCAN-Symbol Editor for Windows?符號編輯軟件【詳細說明】
- 轉換軟件PEAK-Converter for Windows? 10, 8.1, 7 (32/64-bit)
- 電池規格(4 x 1.5 V AA)
- Micro USB接頭電纜
- 電源適配器
- PDF格式說明書
- 印刷版快速使用指引
貨號：IPEH-002069-V2
注釋：除了PCAN-Diag用于診斷CAN總線之外，也有型號用于診斷CANopen和DeviceNet。如果你需要詳細信息，請聯系我們：[email protected]. |
|
下載
PCAN-Diag 2 package
Package includes software PCAN-Diag Editor and PCAN-Symbol Editor, the default project, the latest device help, and documentation (German and English). |
Download |
| PCAN-Diag 2 manual |
English |
| PCAN-Diag 2 quick start |
English |
PEAK-Converter 2
Conversion of trace data to various output formats using the conversion software PEAK-Converter for Windows? 10, 8.1, 7 (32/64-bit) |
Download |
