介紹

PCAN-Explorer 6是一款應用于CAN/CAN FD網絡的多功能專業軟件。用戶不僅能夠觀察CAN流量。還允許手動或周期傳輸報文或整個傳輸列表，例如，進行控制或仿真。

PCAN-Explorer 6可同時連接到數個CAN和CAN FD總線。與以前的版本不同，所用的CAN適配器硬件類型不再是一個限制因素。

使用該軟件的一個中心點是用符號表示CAN報文和它們的有效負載。利用符號文件的幫助，十六進制信息被轉換為可讀的又生動的格式。

從版本6開始，示蹤功能，除了記錄數據流，還允許回放已有蹤跡。記錄和輸入CAN報文可用各種條件過濾。

特定要求，以及復雜過程的自動化可用宏實施。VBScript精密執行可訪問PCAN-Explorer 6的大量對象模型。

此外，PCAN-Explorer 6的功能還可通過插件擴展。我們所提供的插件可更好地分析和改變數據。繪圖儀能夠圖形化現場記錄或者基于蹤跡的信號時間路線。儀表板插件適用于安排各種顯示窗、控件、和開關。更多插件可導入基于CANdb格式的第三方配置和增加支持J1939協議。

PCAN-Explorer 6許可證

單臺電腦許可證 - 擁有該許可證，你可獲得一張安裝光盤和一個許可證文件。你只可在單臺電腦上安裝、激活和使用該軟件。該軟件的激活可以在線、通過電話、或者電郵。

可移植許可證 + USB復制保護電子狗 - 擁有這種許可證，你可為每個購買的許可證獲得一個USB復制保護電子狗和安裝CD。你可在多臺電腦上安裝PCAN-Explorer 6。想要解鎖和使用該軟件，你必須把復制保護電子狗插入電腦的USB端口中。

PCAN Explorer 6培訓

我們提供PCAN-Explorer培訓課程。包括軟件主要功能講解，使用PCAN-Symbol Editor，和插件的演示。需要詳細信息，請訪問PCAN-Explorer培訓課程。

特性

• 管理工程中的所有設置、信息和文件

• 導出整個工程包括鏈接文件到便利包，以便歸檔或分享

• 用戶界面大范圍修改，可利用改進的對話框創建傳輸報文和管理信號

• 自動通知新軟件版本和提供升級流程支持

• 集成文本編輯器，利用語法高亮顯示創建和編輯符號文件、宏和VBScript

• 用戶接口語言可切換)

• 集成插件實現功能升級

連接CAN和CAN FD

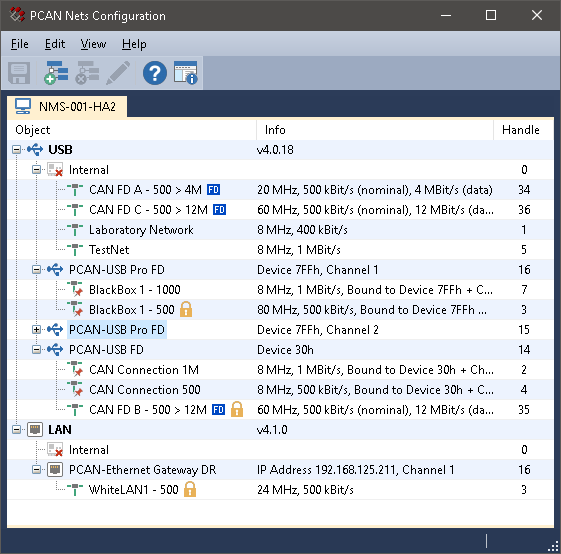

• 同時連接多個CAN接口，不依賴于硬件類型

• 支持CAN規范2.0 A/B 和 FD

• CAN比特率（名義）可達1Mbit/s

• 數據比特率高達12Mbit/s (只在使用CAN FD接口時）

• 可選用定制比特率

• 可激活只聽模式

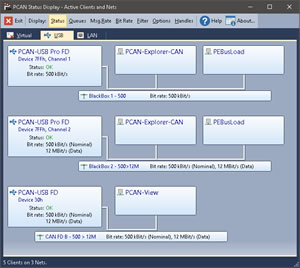

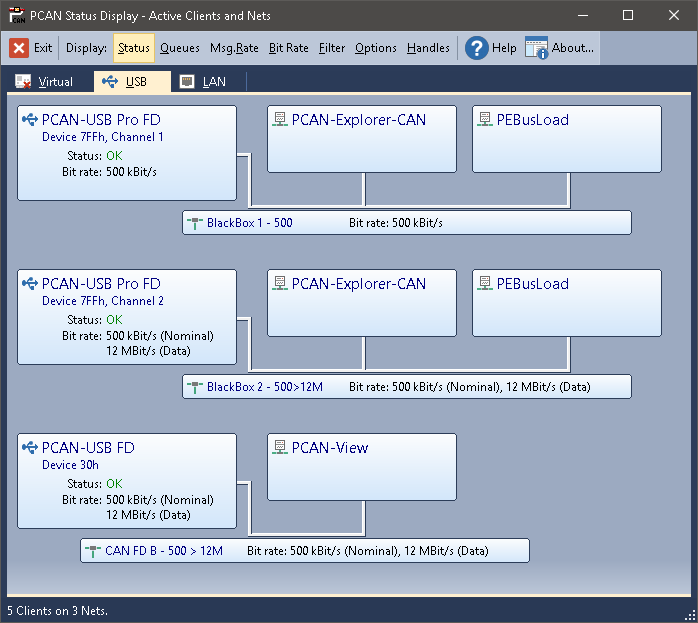

• 清晰的連接概覽，含它們的比特率、狀態、錯誤計數、和總線負載

• 可執行硬件復位CAN控制器

傳輸和接收

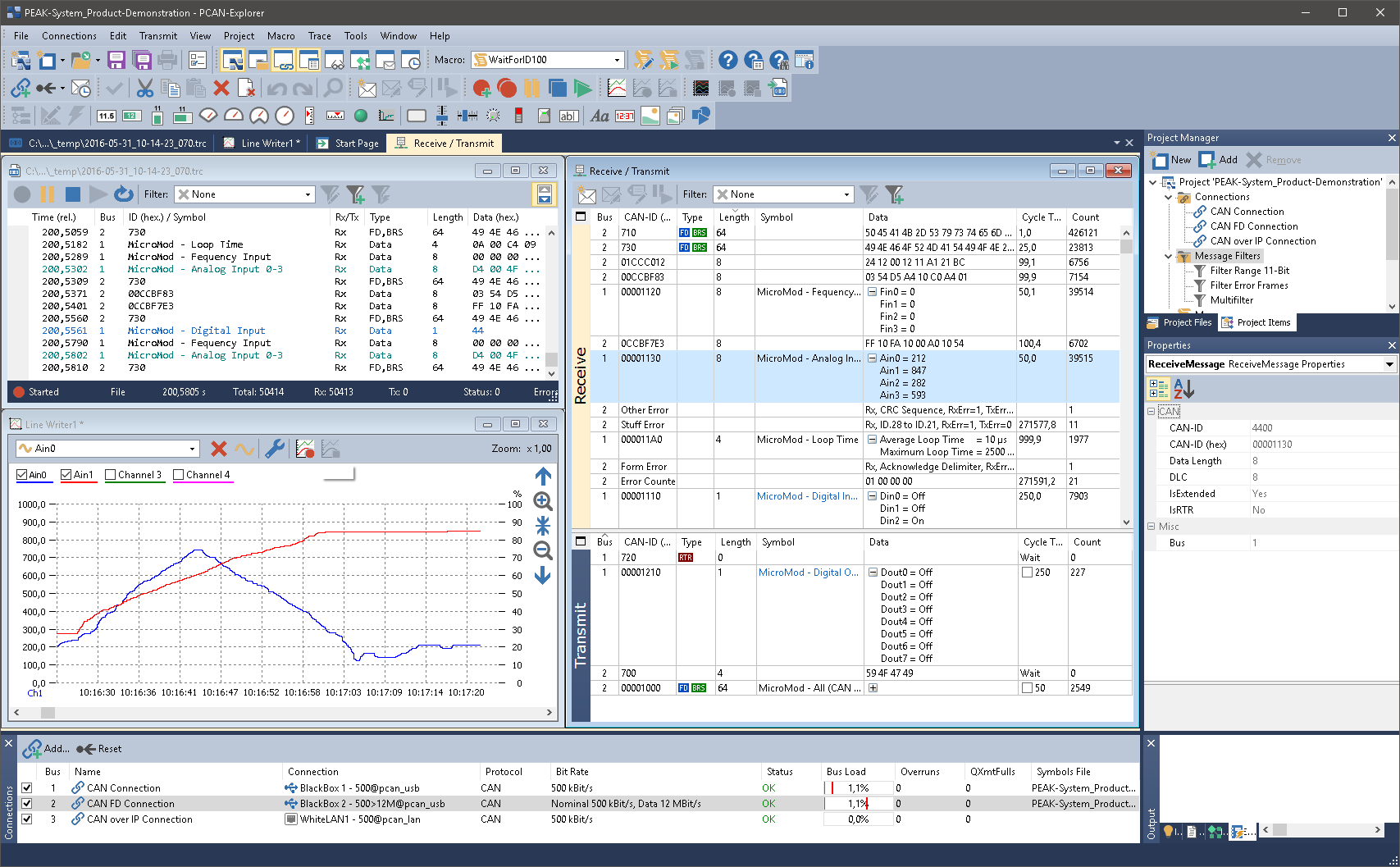

• 顯示CAN數據流量以可分類的接收和傳輸列表，可配置欄目顯示
• 報文顯示包括ID、長度、數據字節、time-outs、收到的報文數、和接收間隔
• 顯示錯誤幀可為每個連接激活
• 顯示CAN ID以十六進制或十進制格式
• 顯示接收、傳輸、和錯誤狀態
• 報文接收，帶最大分辨率100μs

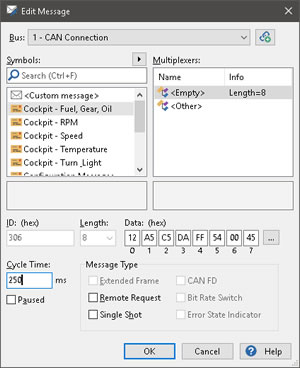

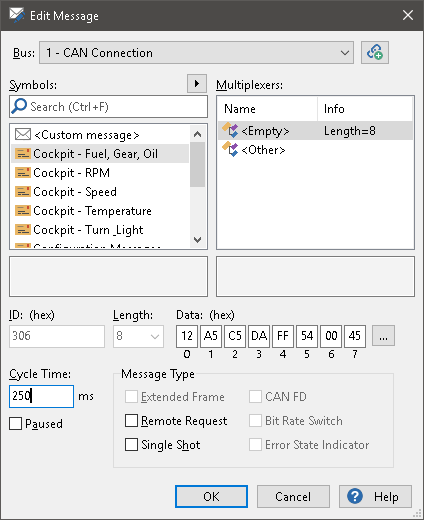

• 手動和周期傳輸報文，帶最大分辨率1ms
• 傳輸CAN報文響應遠程幀（只是CAN 2.0 A/B）
• 報文可根據要求分組為傳輸列表、保存和下載，例如要仿真CAN節點

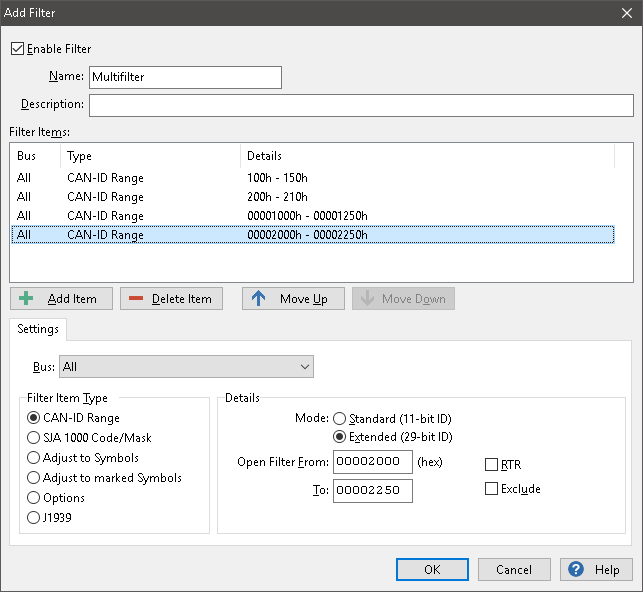

• 多種靈活的過濾器可配置并且，例如，指配到傳輸/接收窗口或者各種不同蹤跡

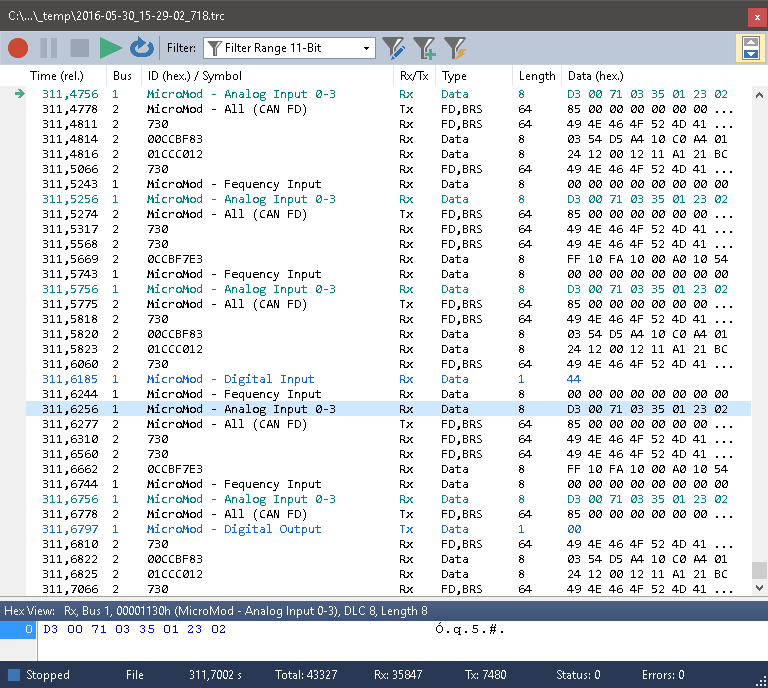

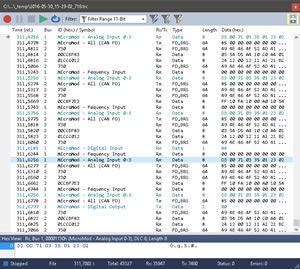

記錄和回放

• 記錄CAN數據流，可選包括發生的錯誤
• 蹤跡文件回放，包括可選循環功能
• 同時操作多個蹤跡
• 顯示記錄的報文，含細節例如時間戳、類型、ID、長度和數據字節
• 顯示數據字節以十六進制、十進制或ASCII格式
• 通過報文過濾器過濾記錄的報文
• 記錄CAN數據流直接到RAM（以線性、動態、或循環緩存模式）
• 直接從文件或緩存回放記錄的CAN報文
• 保存記錄的數據到可讀文本文件或CSV文件，用于在Excel或其它類似軟件中進一步處理
• 與 PCAN-Explorer版本5相比，增強處理大型蹤跡文件
• 通過不同的符號文件后續檢查緩存內記錄的數據

符號表示

• 清晰和可讀地顯示CAN報文，基于我們的符號格式：

• 通過命名字母數字輕松定位CAN報文

• 數據的字節精確分割為變量，可指定名稱、數據類型等等

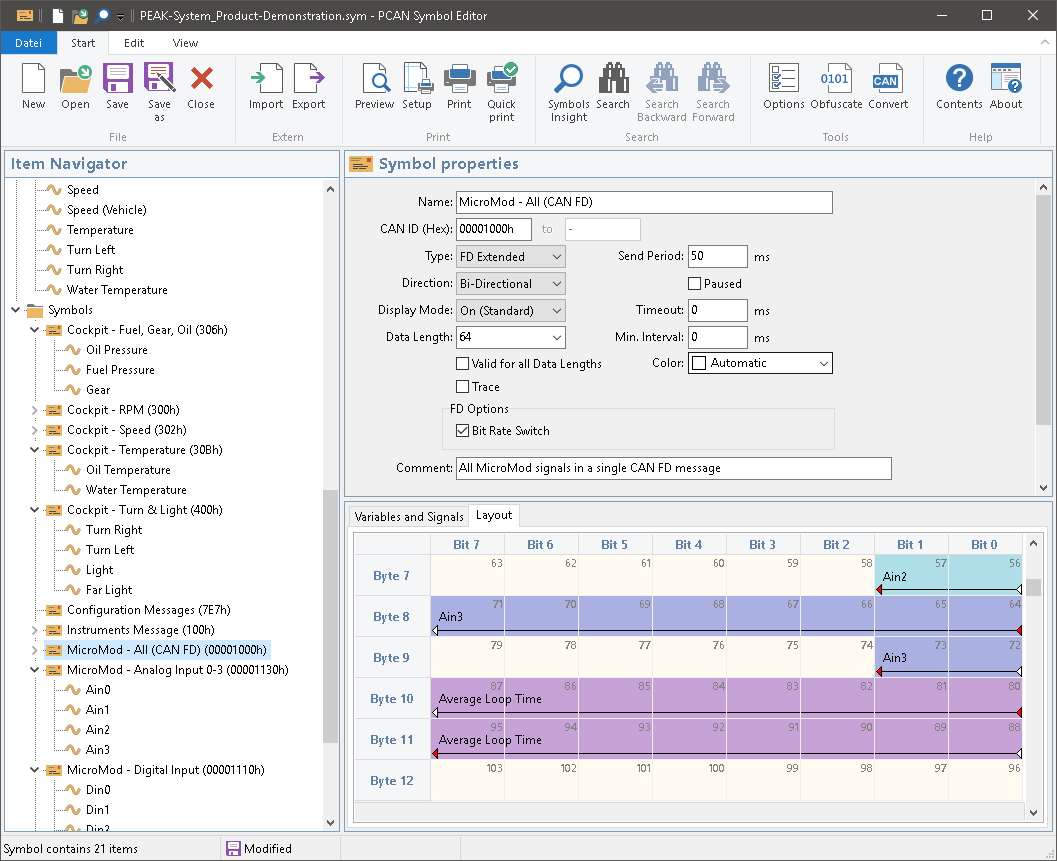

• 舒服的符號文件創建，可利用所提供的Windows?軟件PCAN-Symbol Editor或者內置的文本編輯器

• 通過觀察窗口可實時監視數個信號

• 圖形化顯示最多4個信號，可用簡單易用的線性編寫器 (Line Writer插件)

自動化，可用宏和VBScript

• 自動化小任務或復雜的處理可用宏或VBScript，例如：
• 執行或開發CAN系統的測試流程
• 如果溫度超標，發送一個e-mail
• 當收到特定的報文時啟動一個動作
• 當某個事件發生時打開Excel表格并保存數據在單獨的單元格中
• 從輸入CAN報文的數據計算變量
• 創建宏和scripts，可用內置的文本編輯器
• 功能鍵指定到單獨的宏

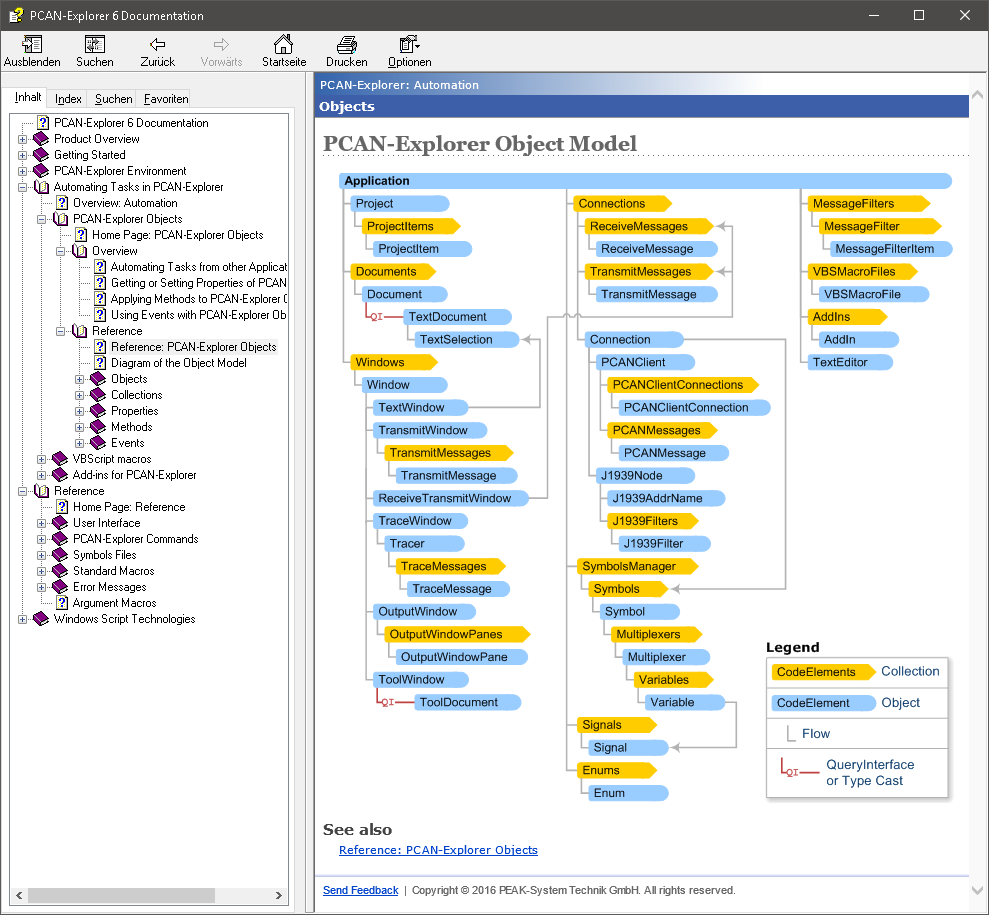

• 通過PCAN-Explorer對象模型可利用VBScript訪問幾乎所有程序元件
• VBScript宏也運行于背景即使沒有PCAN-Explorer界面

系統要求

• Windows? 10, 8.1, 7 (32/64-bit)

• 至少2 GB RAM 和 1.5 GHz CPU

• CAN總線連接：我們的PC CAN接口

• 空閑的USB端口用于復制保護電子狗 (只是可移植許可證)

發貨清單

• PCAN-Explorer安裝光盤

• 單臺電腦許可證或者可移植許可證（含USB復制保護軟件狗）
• PCAN Symbol Editor for Windows

• HTML幫助格式文檔
