首頁 > 航空航天測試解決方案 > TS-323系列

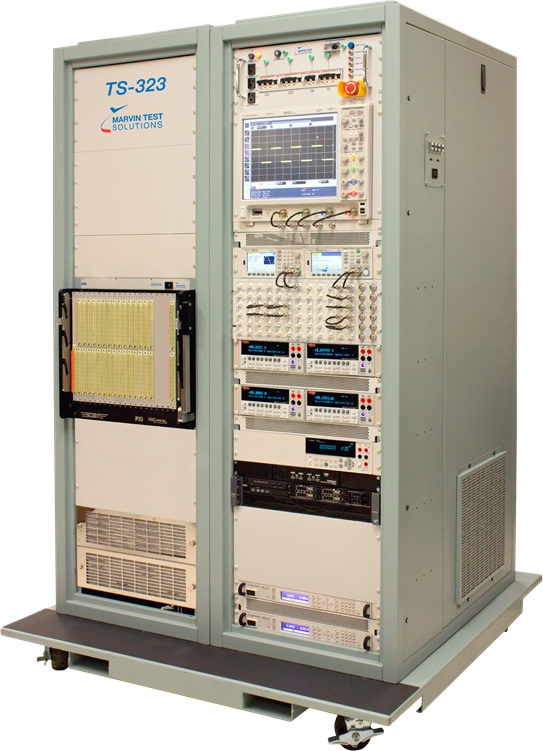

TS-323系列GENASYS高性能混合信號測試系統平臺

基于PXI的架構具有緊湊性，開放性和可擴展性
具有混合和多路復用引腳能力，可支持高價值、關鍵任務產品的測試
可擴展架構支持多達4500個交換接口測試點
用于遷移基于LASER的程序的綜合工具
是升級/更換傳統Teradyne L200 / L300，GenRad 2750和基于VXI的系統的理想選擇

概述

TS-323 GENASYS平臺是一款基于PXI的測試系統，旨在滿足需要性能功能測試的范圍廣泛的密爾和航空和任務關鍵型產品。GENASYS提供同類最佳的數字測試功能，可有效滿足與傳統ATE系統（包括Teradyne L200 / L300，GenRad 2750和基于VXI的數字系統）相關的測試需求。TS-323可提供各種數字和模擬儀器選項，可滿足LRU和SRU測試需求，以及支持軟件倉庫和制造測試需求。TS-323交換子系統支持“任何資源到任何引腳”架構和可擴展架構。

特征

TS-323的核心系統包括GX5960數字子系統，提供同類最佳的性能數字測試功能。具有50MHz矢量速率，每個引腳的可編程電壓電平，每個引腳的時序和多個時間集，GX5960子系統提供復雜功能測試或傳統測試程序遷移所需的所有功能。此外，GENASYS平臺提供對模擬總線的訪問，允許每個數字通道具有混合信號能力，當配置了GENASYS模擬開關矩陣，為任何引腳信號路由提供任何資源。對于多路復用引腳配置，GENASYS可配置1:16多路復用器開關卡，為UUT接口提供超過4500個多路復用引腳連接。

可擴展架構允許從64個數字引腳開始的多個配置，以及具有矩陣，多路復用器或多矩陣拓?fù)涞牡皖l和高頻切換通道的混合。還包括系統電源和環境監控。提供多種可選的儀器和開關，允許根據客戶的特定需求配置GENASYS。

TS-323核心系統

核心系統提供以下功能：

GX7005A 20插槽，PXI機箱，帶19個6U外圍插槽
帶集成SCOUT接收的開關子系統
GX5960高性能數字子系統，提供16?512個通道的每個引腳屬性可編程性
帶Windows操作系統的外部PC
6?數字DMM
具有集成直接訪問適配器的高密度，8000 I/O SCOUT接收器，提供從測試儀器到測試儀接收器接口的可靠和高性能無線接口

TS-323模擬儀器選項

TS-323系統提供各種模擬量源和測量?jī)x表選項：

PXI雙通道任意波形函數發生器
四通道DSO
PXI雙通道計數器/定時器

TS-323模擬開關選項

TS-323的模塊化模擬開關子系統選項，系統包括：

16通道，1:12 100 MHz多路復用器
16通道，1:16混合引腳多路復用器
16x32矩陣卡，支持最大16x256的配置

TS-323用戶供應和SMU選項

可編程用戶電源和SMU選項包括：

Agilent N6700可編程電源主機和直流模塊
Keithley 2600源/測量單元（SMU），（單通道和雙通道）

此外，廣泛的第三方PXI，cPCI和GPIB儀器可以集成到測試系統中，以滿足特定的測試需求。

自檢系統

TS-323帶有系統自檢，其中包括交互式自檢軟件程序以及自檢適配器。自檢驗證系統的功能完整性和與測試系統接口的資源連接。

軟件

TS-323包括ATEasy，一個測試執行程序和測試編程軟件套件，以及所有必要的儀器驅動程序。TS-323還包括簡化開關子系統編程的SwitchEasy和L200驅動程序，以幫助L200和L300程序的遷移。此外，對于需要導入LASAR .tap文件的應用程序，可選的DtifEasy可用于導入和執行基于LASAR的數字矢量文件，用于執行/禁止，故障字典和導向探測應用程序。

應用

LRU和SRU測試和修復
航空電子模塊和系統的維修
傳統測試系統更換/升級
衛星有效載荷/平臺管理系統（RTU/RIU），軍備電子，航空電子設備的制造測試

與TS-323相似的產品

GX7016 - GENASYS開關子系統，具有SCOUT 6U接收器
TS-250 - Geotest數字和模擬測試系統（GDATS）平臺
TS-305 - Summation SigmaSeries替換系統
TS-700 Series - 預配置功能測試平臺

訂購TS-700系列及相關產品

產品	說明
	TS-323-L3 GENASYS基本測試系統包括機箱，控制器，主控制面板，36U機架和L300接收器，帶有布線，真空控制和自測試夾具
	TS-323 GENASYS基本測試系統包括機箱，控制器，主控制面板，36U機架和接收器，帶有布線，真空控制和自測試夾具

TS-323系列參數 >>
