• （8）基于16550的異步通信端口
• （4）為RS232配置的端口
• （4）為RS422配置的端口
• 所有8個端口可通過前面板68針SCSI連接器訪問
• 支持高達115 K波特率的數據速率

描述

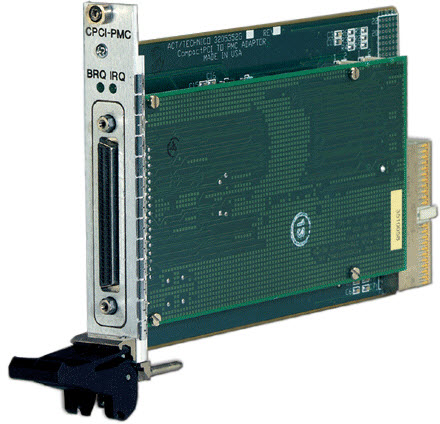

GX3904是支持（4）RS232和（4）RS422信號電平的8端口，cPCI異步通信接口板。四個RS232端口提供一整套數據和調制解調器控制線，可為DTE配置操作。四個RS422端口提供差分信號并支持DTE操作。每個RS422差分對由150Ω并聯電阻端接。可選的過渡電纜可用于將前面板SCSI連接器轉換為（8）DB-9，D-sub連接器。

特征

由16550 UART提供每個端口的支持，數據速率可高達115 K波特。將PCI中斷映射到與每個UART相關聯的每個（8）中斷都通過板上可編程路由邏輯完成，允許任何UART中斷路由到任何PCI INTx請求線路。復位后的默認路由可將所有中斷路由到INTA線路。

軟件

GX3904可以使用標準的Windows COM驅動程序。

應用

• 自動測試設備（ATE）
• 電腦外設控制
• 計算機到計算機接口
• 工業設備的控制
