• 一個，兩個或四個具有全錯誤注入和檢測的MIL-STD-1553A / B接口
• IRIG-B時間碼接收器/發生器
• 可選擇的直接或變壓器耦合
• 單功能或多功能配置
• 3U cPCI儀器（3U PXI兼容）

描述

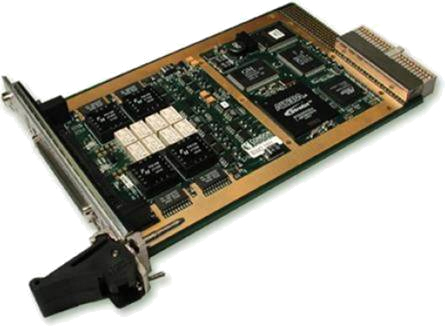

QCP-1553模塊是堅固，可靠，全功能的Compact PCI模塊，旨在為航空電子應用提供獨立的MIL-STD-1553A / B接口。 3U QCP-1553模塊支持多達四個獨立的雙冗余MIL-STD-1553數據總線流。此外，該模塊還為MILSTD-1553A / B應用提供全功能測試，仿真，監控和數據分析儀功能。板載IRIG-B時碼解碼器和發生器允許用戶將單個或多個QCP-1553模塊精確同步到公共時間源。 QCP-1553模塊有單或全功能（RT模擬，監控和總線控制器）配置。

QCP-1553的標準功能包括可選擇的變壓器或直接耦合，每通道1 MB的RAM，45位消息時間戳，觸發器，廣泛的BC＆RT鏈路列表結構，錯誤注入/檢測，航空電子級分立，自動/手動RT狀態位和模式代碼響應，以及高級BC功能。一個IRIG-B信號接收器/發生器支持發生器的DC / TTL信號，接收器支持AM或DC / TTL信號。 QCP-1553總線監視器具有行業中最高速的編碼器/解碼器，可提供無與倫比的錯誤檢測功能和100％全負載總線監控。

QCP-1553多功能接口可輕松配置為同時作為總線控制器，31個遠程終端和總線監視器。

單功能QCP-1553接口具有多功能版本的所有功能和功能，但一次只能啟用一種主要的操作模式。每個接口可以模擬總線控制器或31個遠程終端或總線監視器。

總線控制器功能

• 可編程控制：
  • 主要和次要幀內容和計時
  • 消息間隔時間
  • 響應超時和遲到的響應
  • 多次BC重試
• 在卡片運行時修改消息，數據或設置
• 將不定期的消息插入正在運行的BC列表
• “Oneshot”模式用于簡化BC操作
• 基于實時消息數據或狀態的條件消息排序
• 在全系統的系統條件或所有檢測到的錯誤中可選擇中斷生成和狀態消息
• 全錯誤檢測：
  • 無效字
  • 遲到的回應
  • 位計數錯誤
  • 早期回應
  • 高字
  • 沒有反應
  • 低字
  • RT地址不正確
  • 反相同步
  • 奇偶校驗錯誤
  • 曼徹斯特錯誤
• 廣泛的可編程錯誤注入（基于每個字）
• 將BC操作同步到外部時間源

遠程終端功能

• 多個RT模擬（最多31個RT）
• 可編程錯誤注入（基于每個字）
• 在卡片運行時修改數據，狀態字或設置
• 可編程消息內容（鏈接消息緩沖區）
• 中斷可以根據每個消息生成
• 消息結束和錯誤條件
• RT地圖監控

總線監控功能

• 捕獲100％滿載總線流量：
• 時間標記 - 錯誤狀態
• 字狀態 - 消息狀態
• RT響應時間
• 中斷可以由RT / SA / WC選擇
• 廣泛的過濾和觸發選項：
• 通過獨立RT /子地址
• 發送，接收或廣播模式代碼
• 內部或外部觸發
• 觸發用戶指定數據的輸出
• 使用RT編輯模式實時總線播放

軟件

QCP-1553模塊提供了一個用于Windows 9x-Windows 7，Linux，VxWorks的API。還提供了ATEasy驅動程序，示例代碼，高級C和C ++接口庫以及文檔。

應用

• 自動測試設備（ATE）
• LRU和SRU測試
• 系統級測試
