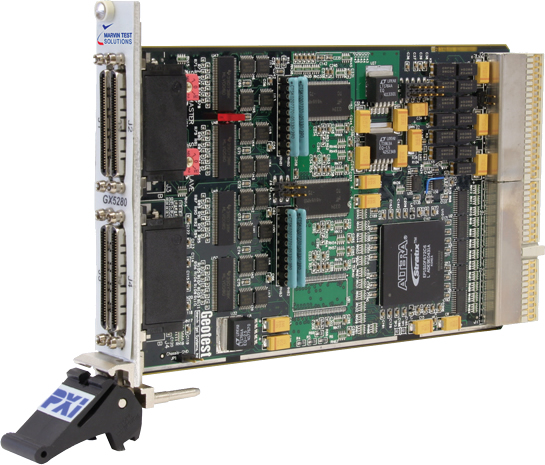

GX5280支持可選的I/O電平為1.5V,1.8V,2.5V,3.3V或5V(TTL,LVTTL,CMOS,以及LVCMOS)。此外,GX5282和GX5283還支持32路LVDS,M-LVDS或LVDM邏輯系列的差分通道。
TTL/LVTTL接口利用可編程電壓資源,可以設置輸出邏輯電平從1.4V到3.6V。1.5V,1.8V,2.5V或3.3V(5V兼容)的可編程門限支持標準邏輯輸入信號。 推薦的工作輸入電壓范圍為0 V至5.5 V。GX5282和GX5283可以作為獨立卡或最多七個附加的從機板來操作,共提供256個同步通道。
采用開窗方式進行PCI存儲器訪問,將每個板卡所需的PCI存儲空間限制在16MB,從而節省了測試系統的資源。也支持在測試系統控制器和GX5280的I / O引腳之間進行連續數據傳輸的直接模式。
數據方向是雙向的,方向配置在每個字節的基礎上。還支持單個通道輸出使能控制。 |
|
GX5281提供128MB的總內存,每通道32Mb,而GX5282提供256MB的總內存,每通道64Mb。 GX5283具有512MB的總內存。
可編程I/O寬度允許矢量深度的交易矢量寬度。 在32通道配置下,GX5283每通道支持128Mb,可編程為1通道寬度,深度為4GB。 支持32,16,8,4,2和1個通道的寬度。
所有GX5280系列電路板都提供可編程TTL / LVTTL輸出時鐘和選通,并支持外部時鐘和頻閃。 可編程PLL(鎖相環)提供可配置的時鐘頻率和延遲。GX5283還提供了一個LVDS輸出時鐘。
所有GX5280系列電路板可以通過整個存儲器停止或暫停定義的地址或循環。 GX5283可以定義的地址或定義的內存塊循環。 |
