• 32路輸入/輸出通道，基于每通道的動態配置
• 256MB板載矢量內存
• 支持TTL，LVTTL，LVDS接口
• 200MHz矢量速率
• 作為獨立卡或多達七個額外的同步從屬板

概述

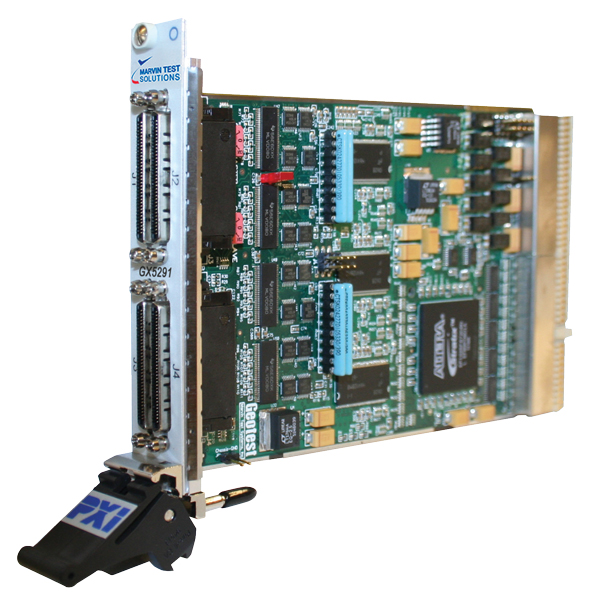

GX5290系列是一款高性能，高性價比的3U PXI動態數字I / O板，提供32路數字輸入或輸出通道，具有動態方向控制功能。同時，GX5290系列還支持深度模式存儲器，提供256 MB的板載向量存儲器，動態每個引腳方向控制，測試速率高達200 MHz。 單板設計支持主和從功能，無需使用附加模塊。

GX5290系列支持可選的I/O電平為1.5V，1.8V，2.5V，或3.3V（TTL，LVTTL，CMOS，以及LVCMOS），另外，GX5292支持32路差分通道用于LVDS，M-LVDS，或者LVDM邏輯系列，TTL/LVTTL接口利用可編程電壓資源，可以設置輸出邏輯電平從1.4V到3.6V。輸入信號支持1.5V，1.8V，2.5V或3.3V（5V兼容）的可編程門限。推薦的工作輸入電壓范圍為0 V至5.5 V。

采用開窗方式進行PCI存儲器訪問，將每個板卡所需的PCI存儲空間限制在16MB，從而節省了測試系統的資源。也支持在測試系統控制器和GX5290的I / O引腳之間進行連續數據傳輸的直接模式。

GX5292e提供256M的矢量內存，每通道64Mb。可編程I/O寬度允許矢量深度的交易矢量寬度。在軟件控制下，在軟件控制下，GX5292的向量存儲器可以配置為支持32,16,8,4,2和1的通道寬度，對應的矢量深度為64 Mb，128 Mb，256 Mb，512 Mb，1024 Mb和2048 Mb 。

GX5290提供可編程TTL / LVTTL輸出時鐘和選通，并支持外部時鐘和頻閃。 可編程PLL（鎖相環）提供可配置的時鐘頻率和延遲。還提供了一個LVDS輸出時鐘。

GX5290的定序器可以通過整個內存定義的地址或循環停止或暫停，也可以在定義的地址范圍或定義的內存塊上循環。還支持兩種模式的數字測試—激勵/響應和實時比較模式。激勵/響應模式用于驅動和捕獲數據。或者，對于需要長測試向量的數字測試，實時比較模式可用于通過實時，預期測試結果與僅記錄故障向量和合成測試結果（通過或失敗）進行比較來顯著縮短整體測試時間。

編程和軟件

板卡隨DIOEasy一起提供，它提供強大的圖形矢量開發/波形顯示工具，以及虛擬儀表板，32位DLL驅動程序庫和文檔。虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式地控制和監視儀器。 此外，各種接口文件可以訪問儀器的功能庫，用于編程工具和語言，如ATEasy，C / C ++，Microsoft VisualBasic?，Delphi和Pascal。在線幫助文件和PDF用戶指南提供了包含安裝，使用和編程板的說明。

應用

• 自動測試設備（ATE）
• 半導體測試
• 顯示器，打印機和磁盤驅動器測試
• ASIC測試
• A / D和D / A測試
• 視頻采集/播放應用
• 高速，雙向總線測試/仿真
