• 32路輸入輸出通道，可以在每個通道上動態配置
• 4個可編程電平的控制/定時通道
• 256MB板載矢量內存
• 每通道驅動/感測電壓范圍為-2V至+7 V，每個引腳為PMU
• 100 MHz測試速率
• 激勵/響應和實時比較模式
• 適用于基于PXI的半導體測試

概述

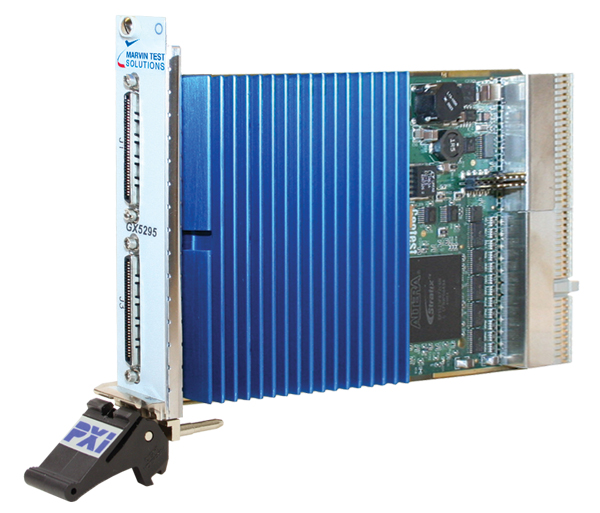

GX5295采用緊湊型3U PXI外形尺寸提供卓越的數字測試功能和通道密度。提供性能數字和模擬測試功能，GX5295為每個引腳架構提供了具有成本效益的測試儀，使該卡成為高吞吐量混合信號組件測試應用的理想選擇。每個數字通道可以單獨編程為驅動器，驅動器，感測信號，感測電流和負載值（具有換向電壓電平）。 此外，每個通道提供參數測量單元（PMU），為用戶提供在DUT（待測設備）上執行并行直流測量的能力。

GX5295支持深度模式存儲器，提供256 MB的板載矢量內存，動態每個引腳方向控制，測試速率高達100 MHz。該板支持激勵/響應和實時比較操作模式，允許用戶最大限度地提高測試吞吐量，以便對需要深度內存測試模式的組件和UUT進行不間斷測試。 單板設計支持主和從功能，無需使用附加模塊。

GX5295的引腳電子資源在每個通道基礎上是獨立的，并且包括用于DUT的DC特性的全功能PMU。PMU可以執行強制電壓/測試電流或強制電流測試電壓的模式。此外，驅動器和接收器可以配置為支持來自/到UUT的差分輸入和輸出信號。 一種開窗方法用于存儲器訪問，這將每個板的所需PCI存儲器空間限制為僅16 MB，從而保留測試系統資源。還支持直接模式，用于測試系統控制器與GX5295的I / O引腳之間的連續數據傳輸。

GX5295提供256 MB的矢量內存，每通道64 Mb。可編程I / O寬度允許矢量深度的交易矢量寬度。 在軟件控制下，GX5295的向量存儲器可以配置為支持32,16,8,4,2和1的通道寬度，對應的矢量深度為64 Mb，128Mb，256 Mb，512 Mb，1024 Mb和2048 Mb。

GX5295提供可編程LVTTL輸出時鐘和選通，并支持外部時鐘和頻閃?？删幊蘌LL（鎖相環）提供可配置的時鐘頻率和延遲。 另外，另外4個額外的引腳電子資源可用作定時和/或控制資源—提供從-2到+7V的可編程驅動和感測電平。

GX5295的音序器可以通過整個內存定義的地址或循環停止或暫停，也可以在定義的地址范圍或定義的內存塊上循環。還支持兩種模式的數字測試 - 激勵/響應和實時比較模式。 激勵/響應模式用于驅動和捕獲數據。 或者，對于需要長測試向量的數字測試，實時比較模式可用于通過實時，預期測試結果和僅記錄故障向量和合成測試結果（通過或失?。┻M(jìn)行比較來顯著縮短總體測試時間。

軟件

GX5295隨DIOEasy一起提供，它提供強大的圖形矢量開發/波形顯示工具，以及虛擬儀表板，32位DLL驅動程序庫和文檔。虛擬面板可用于從顯示儀器當前設置和狀態的窗口交互式地控制和監視儀器。 此外，各種接口文件可以訪問儀器的功能庫，用于編程工具和語言，如ATEasy，C / C ++，Microsoft VisualBasic?，Delphi和LabVIEW。

可選地，DtifEasy可用于使用GX5295。 DtifEasy提供了一個完整的LASAR后處理器和測試執行環境，用于后處理和執行LASAR生成的.tap文件。

應用

• 自動測試設備（ATE）
• 半導體測試
• 顯示器，打印機和磁盤驅動器測試
• ASICs測試
• A/D和D/A測試
• 視頻采集/播放應用
• 高速，雙向總線測試/仿真
