• 工業領域PXI數字I/O板卡通道最高密度
• 7個32位接口，共計224路輸入/輸出
• TTL電平
• 四個8位，50MHz計數器

概述

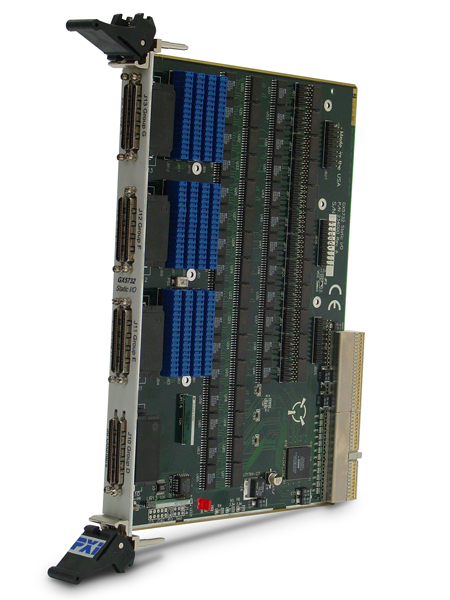

GX5732是具有224個TTL I/O通道的6U PXI靜態數字I/O卡。為需要大量離散I/O通道的ATE，數據采集或過程控制系統而設計，GX5732為單個PXI可插板卡提供了業界最高的數字通道密度。

特征

GX5732的224個TTL通道，可選擇八個為一組進行輸入或輸出編程。GX5732沒有板載內存，需使用計算機的內存和CPU電源進行數據傳輸。

同時，GX5732有4個8位雙向的計數器。計數器接口的8個I/O引腳可以作為任何計數器的輸入或輸出使用。另外，4個輸出可用作計數器輸出或所有計數器的終端技術（TC）。6個可編程輸入用于計數器控制：時鐘，門或負載。計數器可以以菊花鏈方式鏈接，以創建兩個16位計數器或一個32位計數器。 時鐘源可以是PCI時鐘，PXI時鐘，外部時鐘或另一個計數器。

編程與軟件

該板卡提供GXPIO庫，包含虛擬儀器面板，Windows32/64位DLL驅動程序庫和文檔。虛擬面板可用于交互式編程，控制窗口顯示的儀器，并顯示儀器的當前設置和狀態。此外，提供了界面文件以支持訪問編程工具和語言，如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic?、Delphi和Pascal。在線幫助文檔和PDF用戶指南包含安裝、使用和板卡編程的使用說明文檔。

一個獨立的軟件開發包 - GtLinux-支持Linux32/64位運行系統。

應用

• 工廠自動化
• 過程控制
• 數據采集
• ATE系統
