• 三個32位LVTTl端口，總過96個LVTTL輸入或輸出通道
• 一個32位可配置端口接受GX57xx I/O模塊，用于定制I/O級別
• 可兼容PXIe混合外設槽

概述

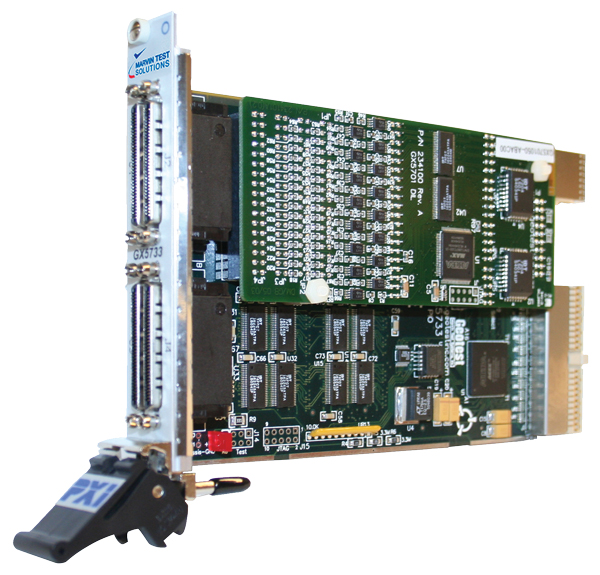

GX5733是3U模塊化數字I/O卡，可以最多提供128路I/O通道。用于需要大量離散I/O通道的數據采集和過程控制系統。板卡提供了單槽3U PXI業界最高通道密度和靈活性。96通道支持TTL電平，其余的32 I/O通道可以通過安裝Marvin Test Solutions的GX57xx系列I/O模塊進行定制，同時也可以配置為支持32個TTL通道。

特征

GX5731的128個數字輸入或輸出配置為四個32位端口。其中三個端口提供給96個TTL電平，以8組編程輸入或輸出。其他以個端口需要板卡配置，提供自定義電平，握手以及板卡內存。GX57xx模塊擴展了GX5733輸入或輸出通道的I / O能力。

I/O模塊

GX5733可以容納一個I/O子模塊，以實現I/O電平和功能。I/O模塊提供16到32個通道。 其中某些板卡還會提供用于向量I/O排序的板載內存。

GX5701 -數字輸入鎖存器（DIL）
GX5701模塊提供32路輸入通道，可編程門限（-30 V至+30 V），同步握手和16K向量存儲器。

GX5702 -數字輸出鎖存器（DOL）
GX5702模塊提供32個TTL輸出通道，用于同步的握手和16K向量存儲器。

GX5704 -數字電源輸出鎖存器（DPO）
GX5704模塊提供32個光隔離的集電極開路輸出，能夠驅動高達50 V的信號，具有500 mA的電流吸收能力。 該模塊還支持握手進行同步，還支持16K向量存儲器。

GX5709 - RS-422差分?jǐn)?shù)字I/O
GX5709模塊提供32個RS-422差分I/O通道。以八個為一組，進行方向控制。

GX5711 – LVDS到TTL轉換器
GX5711模塊是雙向I/O模塊，可將16路差分LVDS輸入轉換為TTL輸出或16路TTL輸入至16路差分LVDS輸出。

GX5712 – RS-422到TTL轉換器
GX5712模塊是雙向I/O模塊，可將16路差分RS-422輸入轉換為TTL輸出或16路TTL輸入至16路差分RS-422輸出。

編程與軟件

該板卡提供GXPIO庫，包含虛擬儀器面板，Windows32/64位DLL驅動程序庫和文檔。虛擬面板可用于交互式編程，控制窗口顯示的儀器，并顯示儀器的當前設置和狀態。此外，提供了界面文件以支持訪問編程工具和語言，如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic?、Delphi和Pascal。在線幫助文檔和PDF用戶指南包含安裝、使用和板卡編程的使用說明文檔。

一個獨立的軟件開發包 - GtLinux-支持Linux32/64位運行系統。

應用

• 工廠自動化
• 過程控制
• 數據采集
• ATE系統
