• 高電壓引腳電子設備，具有每通道可編程性和PMU引腳
• 每個I/O通道的模擬總線訪問
• 雙級驅動/感測，以及每通道的可編程負載
• 256個定時組，4個階段和4個窗口
• 支持多達528個雙向I / O通道

概述

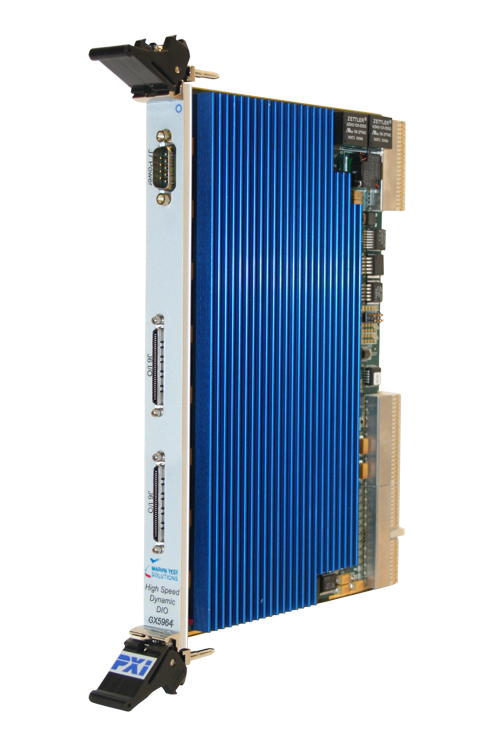

GX5960數字子系統代表了基于PXI數字儀器的最高性能水平。基于GX5055和EADS T964的經過驗證的架構，GX5960提供高性能引腳電子元件和定時發生器/定序器，采用緊湊型6U PXI外形尺寸。GX5960包括一塊GX5961，帶有16通道的驅動及感測的時鐘發生器板和一塊GX5964，帶有32雙向通道的驅動/感測數字I/O板。GX52960數字子系統最多可以支持528路數字I/O通道。每個數字通道具有-15V至+25V（最大擺幅26伏特）的寬驅動/感測電壓范圍，可對驅動器，驅動器，感測信號，感測信號和負載值進行單獨編程（具有換向電壓電平）—為多個UUT創建測試程序和固定裝置時為用戶提供完全的靈活性。此外，每個通道提供用于直流測量的參數測量單元（PMU）。

應用

• 自動測試設備（ATE）
• 高速功能數字測試
• 矢量獲取
• 混合和數字設備測試
• 存儲器測試
• LRU和SRU測試

特征

GX5960提供每個通道的實時數字激勵，記錄和期望數據模式。模式存儲深度為256K個字。在每個循環，通道都可以被設置為輸入或輸出。支持6種驅動數據格式：NR，R1，R0，RZ，以及補充環繞—提供靈活性，創建各種總線周期和波形，以測試板和盒級產品。

GX5961提供定時，輸入/輸出同步信號，排序以及16個I/O通道。此外，通過安裝一個或多個通過PXI本地和觸發總線互連的GX5964單板，可以將通道添加到系統中。GX5961提供了一個靈活的時鐘系統，允許模塊作為UUT的定時主機運行，或者被驅動到UUT的時基或其他外部時鐘。

所有引腳電子資源在每個通道基礎上是獨立的—為編程驅動/感測電平，源/宿電流，轉換速率，偏移或PMU功能時提供用戶完全的靈活性。PMU可以在強制電壓/測量電流或強制電流/測量電壓模式下工作，并且可用于測量UUT的直流特性。此外，每個I/O通道都包含一個模擬總線繼電器，它允許每個通道支持混合通道（數字或模擬）測量功能。對于模擬刺激/響應測量，模擬總線可以通過位于模塊前面板上的專用模擬總線連接器連接到外部資源。

數據定序器

GX5961的定序器支持高達4096個步長的序列，并且可以嵌套16個循環計數器。定序器支持各種排序功能，包括跳轉，子程序，循環和測試輸入。可以使用圖形矢量編輯器，Windows? API命令或通過腳本語言對所有定序器命令進行編程。定序器允許用戶無限期地以最大測試速率生成測試向量。內部和外部觸發和暫停命令有多種模式。

時鐘發生器

GX5961的定時發生器支持256個定時設置，最多可包含4個驅動階段，4個檢測窗口可用于4K的序列步驟。備選時序集配置包括1K的4相定時組和4個感測窗口或4K個具有1相和1個窗口的定時組。 T0周期或定序器周期范圍可編程從20 ns到64 us，相位和窗口值可編程從0 ns到64 us。這種靈活性使用戶能夠處理廣泛的應用，包括仿真復雜的總線周期和專有的數字接口。

兼容性

GX5960子系統可以在任何支持20 cfm /插槽空氣流量的6U PXI機箱中運行。引腳電子設備的電源需要使用外部電源，或者GX5960可以與Marvin Test Solutions GX7005A/GX7015A PXI機箱一起使用，該機架專為高性能/大功率數字應用而設計，并包括必需的引腳電子電源。

軟件

板卡隨GtDio6x一起提供，包括矢量編輯，虛擬儀器面板以及32/64位DLL驅動庫和文檔。虛擬面板可用于交互編程通過儀器控制程序，將儀器當前配置和狀態展示出來。此外，各種接口文件可以訪問儀器的功能庫，用于編程工具和語言，如ATEasy，C / C ++，Microsoft VisualBasic?，Pascal，Delphi和LabVIEW。在線幫助文件和PDF用戶指南提供了包含安裝，使用和編程板的說明。

其他可選軟件包可用于支持導入CASS數字TPS或IEEE-1445 .tap文件。
