• 14個測量功能
• DC至2.0GHz的頻率測量（GTX2230）
• 無平均條件下，100ps的分辨率（GTX2220和GTX2230）
• 快速測量模式：2300讀數/每秒
• 自動校準時基赫觸發電平系統

概述

GTX22x0系列通用時間間隔計數器提供高端獨立頻率計數器的許多測量和定時功能，包括累加，自動比率，頻率，快速頻率（僅GTX2220和GTX2230），周期，速率，單周期，測試時鐘，時間間隔，時間間隔延時，累計，合計門控，合計門控一次和脈寬。

特征

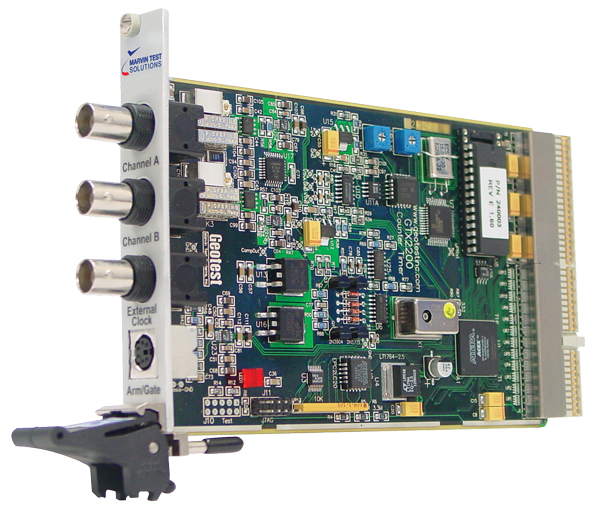

GTX22x0系列計數器有兩個信號輸入通道，通過BNC連接器輸入，且含一個外部時基輸入，ARM輸入和一個門信號輸出。可以使用單獨的輸入信號用于布防和門控電路，并且控制電路的時序分析（開始/停止持續時間），進行最大范圍的靈活性測量。

GTX22x0系列計數器使用板載微處理器用嵌入式固件從主CPU卸載處理任務。計數器使用高密度，低功率場可編程門限陣列（FPGA）來執行復雜的任務。倒數計數技術用于實現低頻信號的高分辨率測量，且犧牲測量時間。這些技術提供了所有頻率的一個固定的位數的分辨率，而不是相同門限的固定分辨率（Hz）。

GTX2220和GTX2230可以僅用1ms測量每百萬分之一（七位數）的頻率為0.1，并且解決每個時間測量到100ps。這種精確解決頻率和時間的能力可以提高精度，減少測量時間。
當結合2300測量/每秒，可用的最快速率之一時，能夠在一個單一時刻被采集的數據多于一般的GPIB計數器在一分鐘采集的數據。

另外，這些計數器還包括板載10MHz TCXO，用于內部頻率參考的時基。高精密的10MHz TCXO可作為GTX2220和GTX2230的選擇。外部10MHz輸入也可用外部時基。

編程與軟件

該板卡支持GXCNT軟件，包含虛擬儀器面板，Windows32/64位DLL驅動程序庫和文檔。虛擬面板可用于交互式編程，控制窗口顯示的儀器，并顯示儀器的當前設置和狀態。此外，提供了界面文件以支持訪問編程工具和語言，如ATEasy、LabVIEW、LabVIEW/Real-Time、C/C++、Microsoft Visual Basic?、Delphi和Pascal。在線幫助文檔和PDF用戶指南包含安裝、使用和板卡編程的使用說明文檔。

一個獨立的軟件開發包-GtLinux-支持Linux32/64位運行系統。

應用

• ATE系統
• 事件定時測量
• 頻率測量
• 時間間隔測量
• 計量
