• 32個單端或16路差分16位掃描模擬輸入
• 每秒300 kS聚合模擬輸入采樣率
• 4路模擬輸出，每通道300 kS模擬輸出時鐘速率
• 具有兩個輔助I / O線的16位雙向數字端口

概述

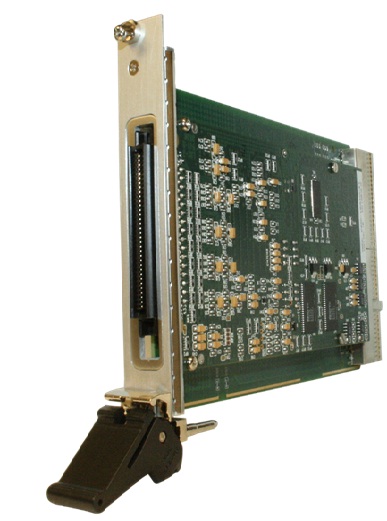

GX3232是一個多通道16位模擬輸入和輸出cPCI模塊，支持32個單端或16個差分輸入通道和4個模擬輸出通道。輸入可以是軟件配置用于差分或單端操作，并以300 kS / s的最大聚合掃描速率順序掃描。 三個輸入范圍可以由軟件選擇：±10 V，±5 V或±2.5 V.可選擇，GX3232具有高電壓輸入配置，支持三種范圍：±60 V，±30 V和±15 V。在高電壓測試配置，此時可將板卡中16個單端（8個差分輸入通道）用于高電壓測試，剩下的16個單端通道（8個差分通道）用于低電壓測試。四個模擬輸出通道提供±2.5 V，±5 V或±10 V的軟件可選輸出范圍。輸出可以同步或異步更新，并支持波形生成。 每個輸出的時鐘速率可達300 kS / s。 還提供了一個16位數字I / O端口，支持16條雙向數據線。 請注意，當與TS-700系統一起使用時，這些數字I / O線路中只有8個可用于測試系統的接收器接口。

特征

GX3232每通道最大采樣率為300KS/s, 采用順序采樣的方式進行采樣。采樣數據可通過PCI總線或32K的FIFO緩沖區進行訪問。在每次掃描時，都可以將掃描通道設置為2,4,8,16或32個通道，采樣時鐘由采用16位可編程的分頻器的兩個內部速率發生器生成。具有4個輸出通道，時鐘頻率可達300Ks/s。與輸入時鐘類似，提供可編程范圍。每個輸出通道包括一個專用的16位D/A轉換器，有32K的FIFO緩沖器為輸出數據提供時鐘。這個FIFO緩沖器與PCI總線相連。輸出時鐘由采用16位可編程的分頻器的兩個內部速率發生器生成，同時還提供同步輸入和同步輸出線，用于將輸入和輸出信號同步到外部時間。但是，在TS-700的接收器的接收口不能范圍這些信號。

該模塊支持自動校準程序，可為所有輸入和輸出通道應用任何所需的偏移和增益校正值。 另外，自檢輸入開關網絡將輸出通道或校準參考信號路由到模擬輸入 - 驗證模塊的完整性和功能。

編軟件

GX3232配有虛擬儀器面板，包含一個32位DLL驅動程序庫和文檔。虛擬面板可用于從顯示儀器當前設置和測量的窗口交互式調整和控制儀器。

應用

• 汽車測試
• 高性能基帶測試
• 醫療器械和模塊試驗
• ATE系統
