PCI：低成本高效的平臺

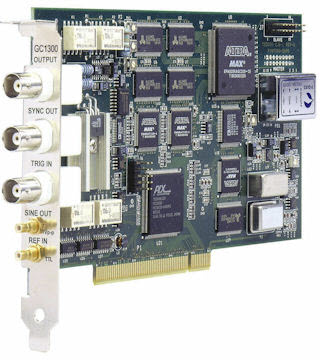

當構建一個PCI平臺的測試系統時，GC1300比較適合用來替換一個GPIB平臺的波形發生器。GC1300提供了一個很好的協同結合，一個板卡就包括了函數發生器，任意波形合成器，可編程定序器，脈沖發生器以及調制發生器的功能。GC1300能夠以一個低的成本實現所有的這些功能并且相比于臺式基于VXI的設備更有成本優勢。這個通用性也保證了GC1300能夠適用于未來以及當下的測試需求。
高速采樣率
新的技術要正在通信系統使用越來越窄的通道寬度。一個高的采樣率125MS/s使得GC1300成為新編碼電路故障排除應用的理想調制源。GC1300同樣提供高速波形來仿真信號失真，電力載波周期，視頻信號，器件故障以及功率瞬變。
2M波形緩存
GC1300標配2M波形緩存，遠遠超過其他競爭型號。這個波形緩存可以通過一個高速接口進行訪問。同樣，波形緩存也是分段的，允許儲存最多4096個不同的波形。這就允許測試軟件在很多不同的波形之間快速的切換而不需要多次下載，以一種不能被其他競爭產品所復制的方式有效增強了測試的吞吐量。
定序最大達到4096個波形
強大的定序功能允許連接4096個波形片段在加上或者突發(重復片段)來輸出波形串。在突發模式下一個片段的波形最多達到128K次。排序功能連續的運行或者通過一個觸發來初始化。同樣可以在一個序列里面混合連續和觸發片段。這些定序特性允許使用最小數量的緩存來創建復雜的或者脈沖碼型。序列通過寫一個序列表格的方式來創建。序列表格的下載時非常之快的因為ArbConnections直接寫入寄存器而不需要在嵌入式控制器方面的開銷。
靈活觸發特性
除了連續輸出，儀器同樣可以等待一個觸發事件來初始化單個信號波形，波形的突發或者一個序列的波形。觸發同樣可以被用于一次觸發一個波形序列片段。GC1300接受來自前面板的觸發輸入，以及來自手動命令比如*TRG的觸發事件。 |
|
ArbConnection Software:無限的任意波形
使用GC1300的ArbConnection軟件你可以控制儀器的功能，模式和特性。你也可以創建虛擬化的和無限種的測試波形。你也可以繪制自己定制的波形來進行模擬信號的快速分析。你可以使用自帶的方程編輯器來創建你自己的獨特性的函數波形。增加或者刪除傅立葉系列的元件來特征化數字或模擬濾波器，注入隨機噪聲到一個信號中來測試對于額外噪聲的免疫力。
采樣時鐘靈活性
GC1300有杰出的低相位噪聲特征和載波穩定性。這些特性對于通信以及通道隔離應用的測試來說都是非常需要的。另外一方面，GC1300的輸出可以被靈活的配置給需要掃描頻率，FSK和FM調制的應用。設備的采樣時鐘是從一個DDS電路里分離出來的所以控制瞬時頻率只需要改變它的數字就可以。對于用戶來說，實現過程他們并不關心但是結果卻很重要：像寬帶寬FM，線性和對數掃面這樣的函數很容易就能夠實現并且發送給信號發生器來執行。ArbConnection的一個極其唯一的特性就是FM的設計窗口。FM的設計窗口看上去特別像波形設計窗口除了”Y”軸是以頻率為單位的，所以使用FM設計窗口創建的波形產生頻率隨時間變化的關系。你可以創建任意的波形形狀或者是使用公式編輯器來產生獨特的形狀。并且這些創建的波形都可以通過頻率調制之后在輸出。
任意波形
最后同樣重要的是GC1300作為一個任意波形發生器的靈活性，結合ArbConnection的強大功能，沒有限制你可以創建什么或者輸出什么。波形的數據點可以通過一系列的資源導入比如Matlab，ASCII文件等等。任何可以顯示在設計窗口的波形可以極快的下載到設備上面并從主輸出口輸出。將2個或者更多的GC1300放在一個機箱里面，通過線纜將這些設備同步實現創建多通道，相位可控的輸出通道。之后還可以修改模塊到模塊之間的相位偏置來創建多相位信號源。 |
