特征

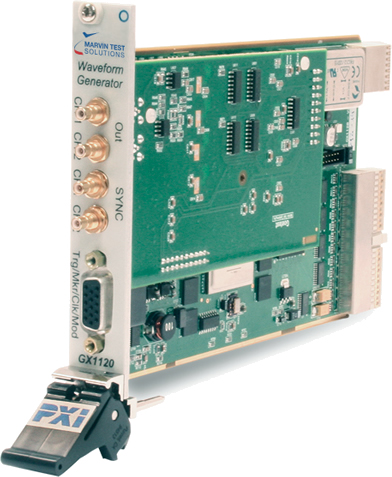

因為采樣率可以達到250MS/s采樣率每通道，并且兩個通道之間可以同步操作并保持相位連貫。GX1120對于通信應用，編碼電路故障排除以及驗證調制器性能的場合來說是一個完美的I/Q調制源。除此之外，GX1120的兩個通道可以結合在一起來產生400MS/s，16位垂直分辨率的任意波形發生器，從而在3U的PXI板卡上面提供了一個極高性能和高分辨率的波形發生器。每個通道都有完全獨立的并且可以編程訪問的通道采樣時鐘以及輸出電平，波形類型和偏置設置。GX1120標配32M波形緩存采樣點。
觸發
GX1120系列可以通過一個軟件命令，一個PXI觸發事件或者一個外部觸發輸入來生成一次觸發，這幾種觸發方式提供了用戶使用外部觸發事件來控制波形產生的能力。波形觸發模式包括連續，觸發，門限保持以及突發的功能。
采樣時鐘
一個內部50Mhz的時鐘源被用來創建DDS模式下的250MHz時鐘。對于AWG模式，兩個獨立的PLLs（鎖相環）被分別用來驅動兩個任意波形發生器并且最大采樣率為250MHz。PLLs可以使用內部的50MHz參考時鐘或者使用PXI的10Mhz時鐘進行鎖定。采樣時鐘產生的采樣頻率的分辨率為4位或者轉換成時間就是10ps的時間分辨率。 |
|
編程與軟件
這塊板子同時也提供了GtWave，GtWave是一個軟件包里面包含了一個虛擬的儀器面板，一個Windows的32/64位的dll驅動庫和文件。同時還提供一個WaveEasy軟件的試用許可證，WaveEasy是一款可以實現創建，修改以及分析波形的軟件。這個虛擬面板可用于交互式的編程并且可以從一個顯示儀器當前設置和狀態的窗口來控制儀器。另外，同樣也提供了接口文件來支持其他的編程工具和語言比如ATEasy, LabView, LabView/RealTime, C/C++, Microsoft Visual Basic?, Delphi, 和 Pascal。一個在線的文檔以及PDF格式的用戶手冊頁面可以找到詳細的關于安裝，使用以及編程的說明。
應用
- 視頻
- 導航
- 雷達
- 聲納
- 通信
- 轉換器測試
- 濾波器的設計&測試
|
