• DC至20MHz帶寬
• 40Vp-p最大輸出電壓，變?yōu)殚_路
• 20Vp-p最大輸出電壓，變?yōu)?0Ω負載
• 隔離輸入和輸出

概述

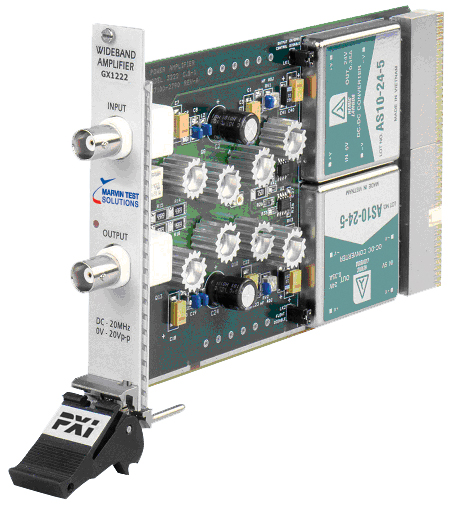

GX1222是一個3U單槽，基于PXI寬帶功率放大器模塊，用于信號放大。GX1222提供極好的信號保真度，可以將信號從DC放大到20MHz，其固定增益為×10。也可以自定義增益，而不損壞信號保真度和放大器性能。

應用

• 汽車電子測試
• 航空電子測試
• 自動測試設備（ATE）

特征

板載DC-DC轉換器和自定義組件允許GX1222將信號放大到高于PXI標準的電壓水平。GX1222可以將輸入信號放大到40Vpp輸出信號，進入高阻抗負載，或者將20Vpp輸出電壓到50Ω負載。

GX1222可以配置浮動輸入和輸出連接，允許放大器在地面上浮動高達250VDC。唯一的線制因素是輸入和輸出的接地，必須連接一個相同的電勢。這個性能在放大器應用中是很有益的，應該處于與其源相同的地面電勢。可以使用簡單的、用戶訪問跳線連接來添加或者刪除浮動性能。

GX1222需要PXI總線的電源，無需軟件驅動程序來控制該模塊。

配置

GX1222可以根據應用需求提供多種配置。以下出廠設置可選（括號中的數字表示標準的配置）：

• 增益：1×10（10）
• 輸入阻抗：50Ω或者1MΩ（50Ω）
• 輸出阻抗：50Ω，75Ω，或者600Ω（50Ω）
• 輸出極性：正常或者反相（反相）
• 信號接地：接地后者漂浮（接地）

信號接地選項由用戶通過跳線選擇；所有其它選擇必須在GX1222選購時與銷售人員說明。
