• 后置I/O模塊，可訪問GX7016和GX7017的J5總線
• 32×16矩陣GENASYS開關板卡
• 提供內部16線總線的訪問
• 通過SwitchEasy軟件控制

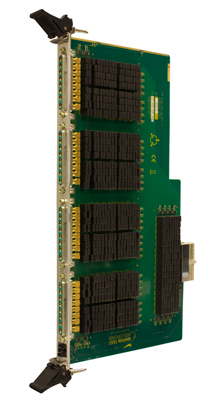

概述

GX6032交換機卡是GENASYS交換子系統的一個組件，可以安裝在GX7016和GX7017機箱中幾種不同的交換機板卡之一，可以訪問機箱的內部16線總線。GENASYS交換子系統為板級和系統級功能測試提供了新的高性能，高密度交換。基于6U PXI架構，GX7016和GX7017機箱采用模塊化開關矩陣和多路復用器架構，分別支持多達4608或2304個復合I/O引腳。GX7016最多支持128個外部源，GX7017支持多達64個外部源，可通過高性能內部16線矩陣總線連接任何測試系統的接收器I/O引腳。

描述

GX6032可以訪問外部模擬儀器，可通過模塊的32×16矩陣將其傳輸到內部16線模擬總線。該模塊安裝在GENASYS機箱的背面。最多可以在GX7016機箱中安裝4塊GX6032板卡，可以在GX7017機箱中安裝2塊GX6032板卡。

軟件

我們的SwitchEasy控制GX6032，該系統提供系統內信號路由的全面控制和管理。SwitchEasy通過使用戶簡單地定義源和接收器引腳或UUT連接來提供端到端信號路由，從而簡化了整體應用開發和部署時間。

應用

• GENASYS交換子系統
• 自動化系統測試應用
• 高I/O計數，混合信號測試應用
