• 15個獨立高電流單刀雙擲（SPDT）C型繼電器
• 7A觸點電流每通道
• 3個額外的繼電器驅動器用于外部繼電器或其他設備
• 50引腳、D-sub I/O連接器
• 3U PXI儀器

概述

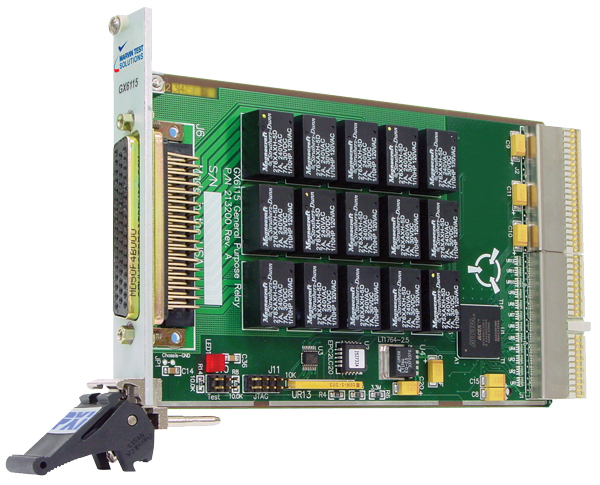

GX6115是一個15通道大電流繼電器板卡，可直接插入任何3U PXI插槽。GX6115還為外部繼電器提供三個晶體管驅動通道。這些輸出可用于驅動外部負載，如重載繼電器，燈或其他設備。

特性

GX6115提供15個大電流繼電器和3個開路集電極繼電器驅動器。3個開路集電極驅動器通過二極管連接到相同的fly-back信號。Fly-back信號可以連接到外部繼電器電源，以對繼電器線圈產生的電壓尖峰進行抑制。

編程和軟件

該板卡內置GXSW庫，其軟件包包括一個虛擬儀器面板和一個windons32/64位DLL驅動程序庫和文件。虛擬面板可用于從顯示儀器的當前設置和狀態的窗口交互式編程和控制。此外，還提供接口文件以支持對編程工具和語言的訪問，如ATEasy，Labview，Labview/Real-Time，C/C++，Microsoft Visual Basic?，Delphi和Pascal。在線幫助文件和PDF用戶指南提供包括安裝、使用和編程方面的說明。

單獨的軟件包GtLinux支持Linux32/64位運行系統。

應用

• 自動化測試設備（ATE）
• 電源切換
• 報警輸出
• 數據采集系統
• 進程控制系統
