• PXI繼電器和用戶自定義應用的控制板卡
• 96通道，2-極，A型繼電器
• 并行和串行數字控制接口
• 配備所有源連接到用戶定義夾層板的接口
• 6U，單槽，PXI儀器

概述

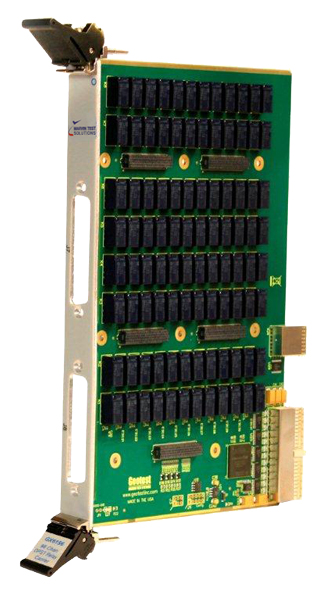

GX6196是一款6U PXI開關和控制板卡，可用于創建自定義切換，信號調理或特定的UUT控制接口。該板卡提供96通道，2-pole，A型繼電器，8個數字I/O線和一個串行數字接口。所有這些源都可通過（5）板間連接器獲得該連接器與用戶定義的子層/夾層板接口。夾層板通過兩個78 pin連接器提供與被測單元（UUT）的所有連接。GX6196配有前面板，可連接（2）78 pin D-sub連接器。

特性

GX6196具有96 DPST繼電器可通過PXI總線獨立控制，并通過四個板間連接器連接到夾層板接口（用戶提供）。此外，還有八個數字LVTTL I/O控制線和一個串行總線接口，可通過一個附加的板對板連接器進行訪問。所有這些數字接口的控制也通過PXI總線支持，控制用戶定義的夾層板上的電路。

編程和軟件

該板卡內置GXSW庫，其軟件包包括一個虛擬儀器面板和一個windons32/64位DLL驅動程序庫和文件。虛擬面板可用于從顯示儀器的當前設置和狀態的窗口交互式編程和控制。此外，還提供接口文件以支持對編程工具和語言的訪問，如ATEasy，Labview，Labview/Real-Time，C/C++，Microsoft Visual Basic?，Delphi和Pascal。在線幫助文件和PDF用戶指南提供包括安裝、使用和編程方面的說明。

單獨的軟件包GtLinux支持Linux32/64位運行系統。

應用

• 自定義負載板卡
• 自定義界面
• 數據采集
• 進程控制
• 自定義切換配置
