• 通用矩陣/多路復用器開關板卡，兼容GENASYS交換子系統（GX7016/GX7017）
• 擴展的6U設計提供了“cable-less”測試系統接口
• 高性能，混合引腳架構，用于數字和模擬測試
• 2線總線支持多路復用組內源/測試功能

概述

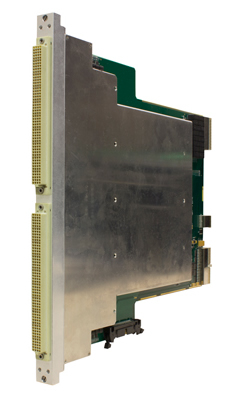

GX6256交換機卡是GENASYS交換子系統的一個組件，可以安裝在GX7017或者GX7017機箱中的幾種不同的交換機卡之一。GENASYS交換子系統為板級和系統級功能測試提供了新的高性能，高密度交換。基于6U PXI架構，GENASYS架構集成了模塊化開關矩陣和多路復用器架構，支持多達4608個多路復用I/O引腳。通過高性能內部16線矩陣總線，可將多達128個外部源連接到任何測試系統的接收器I/O引腳。對于數字測試功能，GENASYS交換子系統可以連接到數字子系統，如我們的GX5960 數字子系統，為每個復用的I/O引腳提供混合引腳能力。交換子系統支持多達288個數字通道。GX7016和GX7017機箱結合了MAC面板6U SCOUT接收器，每個開關卡位接收器連接器提供“少電纜”連接-無需電纜線束以及電纜解決方案附帶的相關可靠性問題。結果是一種具有成本效益，可靠和可維護的系統互連設計。

描述

GX6256提供從GX7016和GX7017的內部背板到接收器接口的信號路由，并未數字源提供備用的高帶寬連接。GX6256 MultiMatrix?交換卡是一個擴展的6U PXI模塊，可直接連接到接收器接口。該模塊結合了16×16矩陣和（16）2:16多路復用器，支持來自16線總線的多達256個復用信號的開關板卡。另外，還包括一個輔助總線，提供將（2）源路由到多路復用組內的每組16個I/O引腳的能力。GX6256還支持為16個輸入/輸出中的每一個選擇模擬或數字源（GX5960數字子系統）。

軟件

有關此卡附帶的GxChassis和GxSW軟件的更多信息，請參閱GX7016或者GX7017。為端到端的信號路由，Marvin Test Solution的SwitchEasy控制和管理整個信號信號交換。SwitchEasy通過使用戶簡單地定義源到接收器引腳或UUT連接來提供端到端信號路由，從而簡化了整體應用開發和部署時間

應用

• GENASYS交換子系統
• 自動化系統測試應用
• 高I/O計數，混合信號測試應用
