• 4組75歐姆，16×2射頻多路復用器，兼容GENASYS切換子系統（GX7016/GX7017）
• 可擴展的6U設計，提供了“減電纜”測試系統接口
• 支持內部總線和外部高頻總線的連接

概述

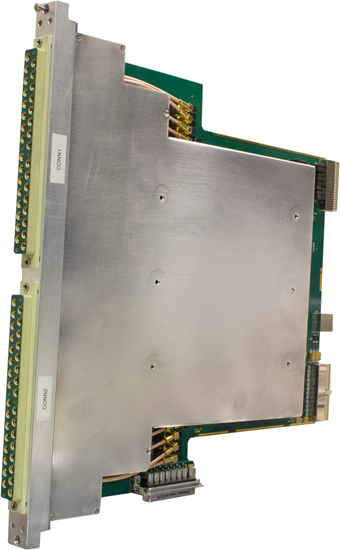

GX6864是GENASYS切換子系統的一個組件，可與其一起使用不同的開關板卡之一。GX6864是具有（4）16×2，75歐姆RF多路復用器/帶寬為500MHz的矩陣，使其成為視頻切換應用的理想選擇。與其他GENASYS開關板卡一樣，GX6864與MAC面板6U SCOUT接收器兼容，并提供“減電纜”連接到連接器-無需使用電纜線束以及電纜解決方案提供的相關可靠性問題。結果是一種具有成本效益，可靠和可維護的系統互連設計。

描述

GX6864由4組16×2、75歐姆開關配置組成，可用作多路復用器或矩陣。開關板卡時一個可擴展的6U PXI模塊，可直接連接到接收器接口。開關多路復用器的輸入可通過位于開關模塊上的專用外部連接器訪問。GENASYS的內部16線總線提供了外部連接，用于低頻和自檢應用。

軟件

有關此卡附帶的GXCHASSIS和GXSW軟件的更多信息，請參閱GX7016或者GX7017。為了端到端的信號路由，我們的SwitchEasy用于控制和管理整個信號切換。SwitchEasy通過使用戶簡單地定義源和接收器引腳或UUT連接來提供端到端信號路由，從而簡化了整體應用開發和部署時間。

應用

• GENASYS切換子系統
• 自動化系統測試應用
• 高I/O計數，混合信號測試應用
