概述

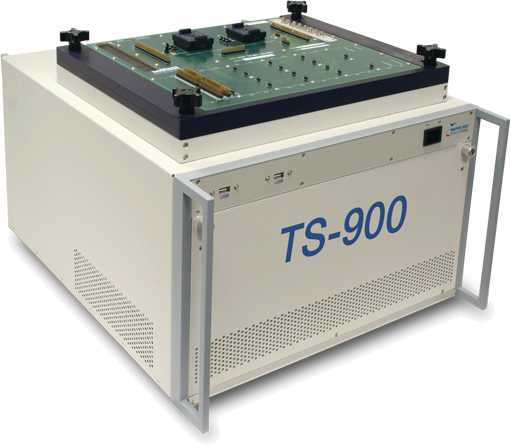

TS-900 PXI半導體測試系統是一個集成的測試平臺，提供與專有ATE（Automatic Test Equipment的）系統類似的系統特性和功能。TS-900可作為工作臺，集成推車或集成操縱器使用，充分利用PXI架構，為器件，SoC和SiP測試應用實現經濟高效的全功能測試解決方案。測試系統包含一個定制設計的性能測試接口，支持使用PCB DUT（被測器件）板—一種經過驗證的高性能方法，用于與被測器件連接。此外，接收器接口的引腳塊是現場可配置的，允許用戶在為新應用修改或升級系統時升級接收器。接收機的配置可以支持多達512個動態數字通道，以及一系列模擬，電源和RF資源。

基本系統包括64個數字I/O通道； 64個靜態數字I/O通道，可編程用戶電源；系統自檢和設備; 用于數字波形編輯/顯示的DIOEasy軟件，ICEasy—器件測試開發工具和Marvin Test Solutions的ATEasy軟件，它提供集成和完整的測試執行和測試開發環境，允許用戶快速開發和輕松維護測試應用。憑借額外的14個PXI插槽，可根據需要添加更多數字或模擬測試資源，TS-900是半導體OEM，無晶圓廠半導體供應商，進貨檢測/假冒檢測實驗室和需要低成本的封裝/測試供應商的理想測試解決方案 ，可配置測試系統。

對于需要與自動化處理器集成的生產測試應用，TS-900配有Reid-Ashman OM1069操作器，可提供測試頭的精確定位，以及與自動探測器和設備處理器接口的靈活性。

機械手的彈簧加載設計允許輕松對齊和對接處理程序—消除了對復雜接收器接口的需要。 TS-900M具有處理器兼容幻燈片接收器，提供了與幾乎任何設備處理程序接口的靈活性。此外，與TS-900的臺式接收器配置保持了夾具兼容性，允許用戶在擰緊和滑動接收器配置之間交換負載板。

特征

TS-900可配置多達512個動態數字通道。基本的TS-900平臺使用GX5295 - 一個3U PXI，32通道，100 MHz數字I / O卡與每通道PMU。多種數字和模擬儀器選項可以輕松集成到TS-900中，為用戶提供一個緊湊的測試系統，可支持功能和直流參數測試功能。通過集成一個完整的模塊化測試接口，TS-900為用戶提供了一個應用就緒測試系統，如果需要，可在現場升級或重新配置。該系統還提供各種軟件開發和數字矢量轉換工具，包括支持ASCII，WGL，STIL，VCD和ATP矢量格式。

TS-900核心系統配置

基本的TS-900核心系統包括以下測試資源和能力：

• 20插槽，高功率（每插槽60瓦）PXI機箱，集成接收器接口
• 在Windows 7系統下嵌入Core 2 Duo控制器
• 64個100 MHz數字通道，每個引腳都具備PMU（可擴展至512個）
• 64個靜態數字通道（可擴展到128個），可用于設備ID，UUT靜態控制或DUT板繼電器控制
• 可編程0到48 V用戶電源（可擴展到4個通道）
• 系統自檢設備和測試程序
• ATEasy測試執行和編程環境
• DIOEasy數字波形編輯和顯示工具
• ICEasy測試軟件開發工具

接收器接口

TS-900平臺采用模塊化的探針式接收器接口，由各種引腳塊組成，可進行現場重新配置。被測器件（DUT）的接口通過器件專用PCB實現，該P(yáng)CB與彈簧針接口相配合，并通過整體加強件/壓緊組件保持在適當位置。壓緊組件采用用于臺面配置的旋緊機構或用于與機械手接口的滑動接收機構。兩種機構采用相同的加強件組件，允許用戶在兩種類型的機構之間更換PCB負載板。

對于數字接口，接收器采用雙68引腳塊組件，直接連接到TS-900的PXI數字儀器資源，提供高性能，受控阻抗接口。對于用戶電源連接，提供了一個電源模塊，支持多達4個用戶電源供應器，通用模擬和開關應用，可提供帶有D-sub連接器的78針塊組件。 RF和同軸連接可以通過8連接器，SMA塊或盲插RF連接器塊提供。 所有接收器塊位置都是可互換的，提供高度的靈活性。

自檢系統

軟件

TS-900配有ATEasy，Marvin Test Solutions的測試開發和測試執行軟件套件; DIOEasy—用于開發，調試和導入數字測試向量的全面數字測試工具集; ICEasy—一個設備測試開發工具庫; 和所有必要的儀器驅動程序，它們與各種應用程序開發環境（包括ATEasy，LabWindows，LabVIEW，Microsoft Visual Studio語言等）兼容。
TS-900 ATEasy工作空間配有預配置的ATEasy系統文件和相關的儀器驅動程序。 它還提供訪問DIOEasy和ICEasy工具，它提供以下功能：

• 引腳和引腳組映射
• 虛擬儀器驅動程序 - 提供數字子系統和儀器獨立測試程序
• IV曲線繪圖工具
• Shmoo繪圖工具
• 預定義的參數和功能測試
• 自測源代碼
• 預定義測試示例
• 使用可選的DIOEasy-FIT選項導入支持WGL，STIL，VCD和EVCD文件格式的工具

自動化直流參數測試創建

ICEasy的庫包括一整套測試功能，用于表征器件的輸入和輸出直流特性。 利用TS-900的每個引腳的PMU功能，用戶能夠快速創建用于以下類型測試的測試程序：

• 開路和短路
• 輸入漏點（IIL，IIH）
• 輸入電壓閾值（VIH，VIL）
• 輸出短路（IOSH，IOSL）
• 輸出電壓閾值（VOH，VOL）
• 功耗（IDD，IDDQ）

這些預配置的測試結合了ICEasy的設備引腳和引腳組映射功能，為用戶提供了一種簡單而流暢的方法來為特定設備引腳分配測試，以及為每個測試指定通過/失敗限制，而無需進行低級別儀器 設置和控制。 結果是更快的測試創建和更快的測試時間。

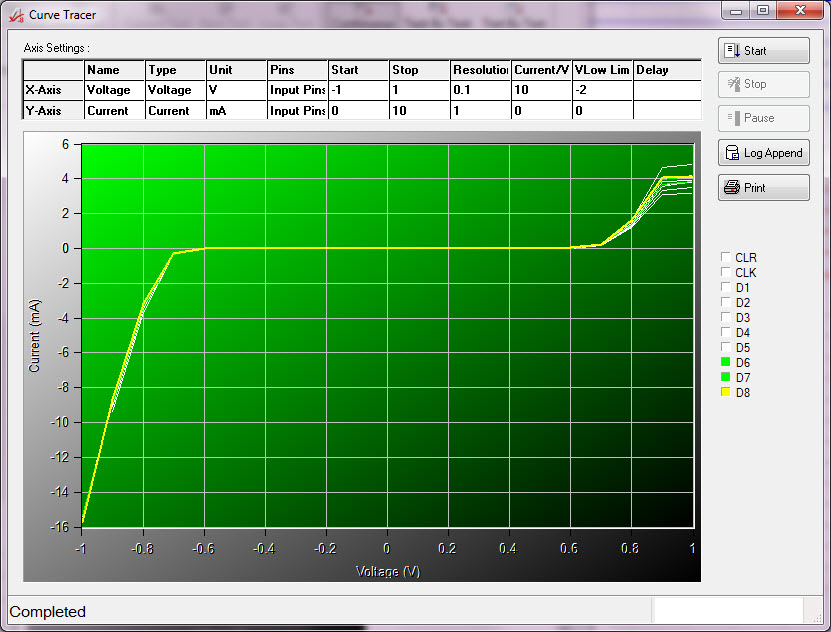

I-V曲線工具

ICEasy的電流 - 電壓（I-V）曲線工具使用戶能夠以圖形方式繪制器件ESD二極管的I-V特性。 該測試方法可以提供對影響器件的I/O引腳的器件故障機制的深入了解，例如電過載（EOS），靜電放電（ESD），接合線問題和封裝問題。并且最近，使用I-V曲線圖作為“阻抗特征”在識別已知真正部件的阻抗或I-V特征與可疑部分相比較的偽造設備中可能是有用的。

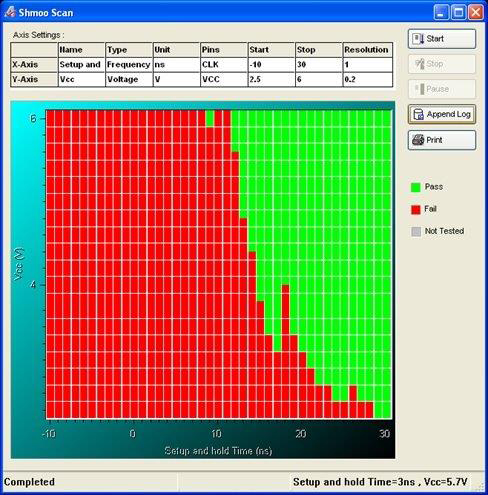

Shmoo繪圖工具

ICEasy的Shmoo繪圖工具允許用戶輕松地在X和Y軸上改變測試參數，而無需編程 - 允許測試工程師直觀地觀察被測器件的通過/失敗操作范圍。 用于器件表征和鑒定的公認測試方法，向TS-900平臺添加Shmoo圖特征為用戶提供了一種強大的設計驗證和早期生產測試認證的技術。 支持自動和交互控制，ICEasy的Shmoo工具允許用戶即時更改參數或通過TS-900的測試管理器（ATEasy）控制測試以及記錄結果數據。

配置選項

應用程序

• 設備和模塊的設計驗證
• 試點生產和聚焦生產測試
• 自動故障分析和測試
• 假設備檢測

TS-900系列相關產品

• ATEasy - 測試執行和開發軟件
• DIOEasy - 數字I/O矢量開發軟件
• DIOEasy-FIT - FIT—用于導入和轉換STIL，WGL，VCD / EVCD矢量的文件的工具
• GX5295 - 具有每通道可編程邏輯電平和PMU PXI卡的動態數字I / O
• GX5733 - 128通道數字I/O模塊PXI板卡
• TS-960 Series - PXI半導體測試系統，具有每針數字子系統時序
• TS-960e Series - PXIe半導體測試系統，具有每針數字子系統時序
