主要特性

• 1安培大型PXI矩陣，有2倍的密度與競爭產品
• 集成高性能屏蔽的模擬總線
• 堅固的1A/20W開關，具有最多4,096交叉點每模塊
• 自動隔離繼電器開關最大化帶寬和矩陣可靠性
• Pickering的釕合金簧片繼電器提供最高性能
• 雙模擬總線可選，用于單模塊內的雙矩陣靈活性
• 有2、4、和8槽3U PXI模塊
• 提供VISA、IVI和Kernel驅動（Windows）
• 支持我們的診斷測試工具
• 3年保修

概述

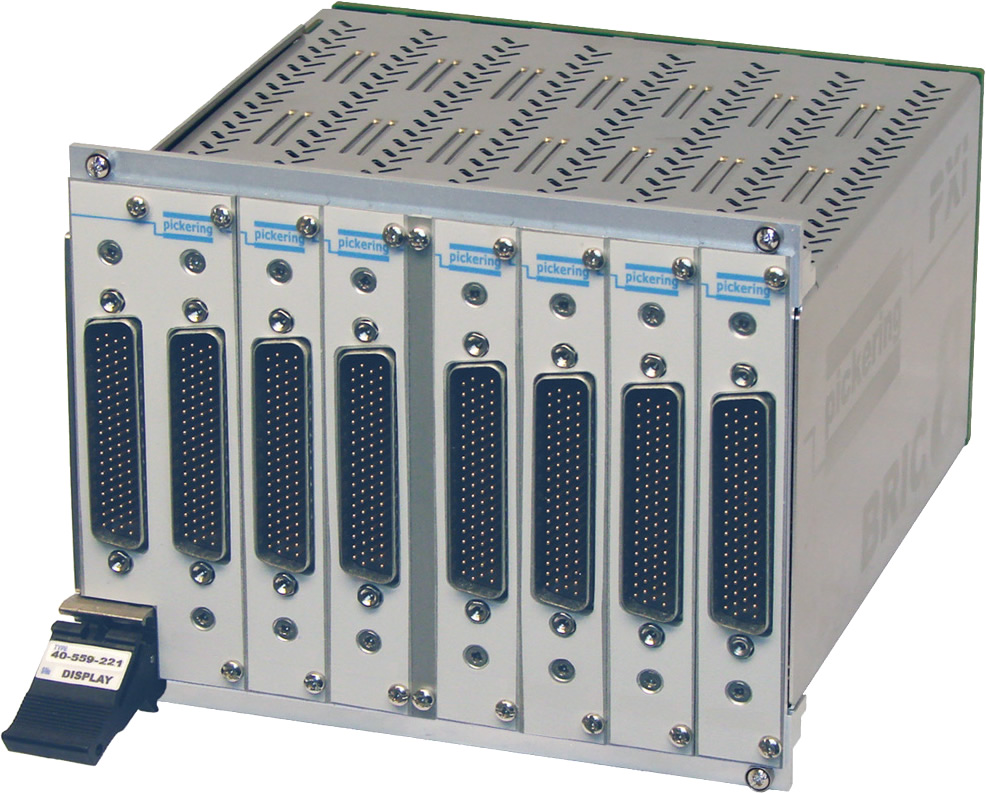

該系列的BRIC超高密度大型PXI矩陣有2、4、和8槽PXI規模，可滿足所有高性能矩陣的要求并且采用Pickering Electronics 4mm x 4mm儀器質量簧片繼電器。

它們有高級別開關密度，這些PXI矩陣可把全功能自動化測試系統安裝在單個3U PXI機箱內并且可用更低成本的8或14插槽機箱。

40-559矩陣可用于很多行業，典型應用包括汽車ECU和半導體封裝測試。雙模擬總線用于更狹窄的矩陣選項，能夠完全分立單模塊內的矩陣用于并行測試。

這些模塊支持我們的診斷測試工具：

• BIRST - 內置繼電器自檢
• eBIRST開關系統測試工具

產品參數

下載

	PDF數據單 - 包含全部信息和參數。PDF, 3.52 MB
	相關的50引腳D-型連接器附件數據單。配套連接附件全部列表和文檔。PDF, 3.26 MB
