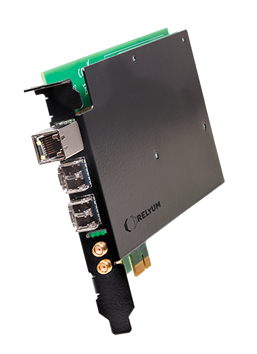

RELY-SYNC-HSR/PRP-PCIe可以作為多媒體PCIe Redbox-DAN在不同的應用中使用，充當高可用性網絡的HSR/PRP節點，并將以太網網段與HSR/PRP網絡連接。

PCI Express（PCIe）是最擴展的高速串行計算機擴展總線。它是PC計算機中擴展板的實際標準，并且已在工業PC甚至SCADA系統中獲得認可。

RELY-SYNC-HSR/PRP-PCIe是一種智能可插拔板，在同一設備中包含硬件和軟件資源，以實現專門的網絡、同步、和面向安全的服務。

該設備使用專用硬件進行低延遲切換，并基于IEEE 1588標準實現高精度時鐘同步。

這些關鍵功能使RELY-SYNC-HSR/PRP-PCIe平臺成為用于關鍵環境的最可靠和多功能的網絡設備。

通訊技術

• 監督幀的自主管理和IEEE 1588-2008 PTPv2支持
• HSR環網的直通操作可最大程度地減少環網中的延遲
• PRP和以太網操作的存儲與轉發
• 2個HSR/PRP/以太網端口
• 1個以太網端口
• 介質選件（SFP固定框架）：
  • 10/100/1000Base-T
  • 1000Base-X
  • 100Base-FX
• 零丟包冗余模式：
  • IEC 62439-3 v3第5條“高可用性無縫冗余（HSR）”
  • 支持的模式：H，N，T，U，HSR-SAN，PRP-HSR，HSR-HSR
  • IEC 62439-3 v3第4條“并行冗余協議（PRP）”
  • 支持的模式：重復丟棄，重復接受，透明接收，PRP-HSR
• 可選的冗余模式：
  • IEC 62439-2第5條“媒體冗余協議（MRP）”
  • 以太網IP的“設備級環（DLR）”
  • RSTP IEEE802.1w
• VLAN支持
• 基于以太網類型或IEEE 802.1P流量優先級
• 1個PPS輸出
• PCIex1
• 通過可選適配器無縫集成在舊Legacy PCI系統上

軟件功能

• 以太網驅動程序可用于大多數操作系統（Linux，Windows，VxWorks等）
• IEEE 1588-2008 PTPv2普通時鐘和邊界時鐘支持
• 配置文件：默認，電源，IEC 61850-9-3，AS

處理性能

• 板載FPGA，用于高速網絡交換和PTP時間戳
• 多核CPU單元支持自主軟件應用

配置管理

• 板載集成Web服務器，可提供HTML5-GUI配置訪問權限：
  • 可通過HTTP（S）訪問
  • 配置文件配置和固件更新
  • 實時網絡監控
