時間敏感網絡（TSN）能夠合并OT和IT世界，這將是確保真正的互操作性和標準化的一個杰出的進步。這些技術的有效發展將顯著降低設備成本、維護成本、高級分析服務的無縫集成以及減少對單個供應商的依賴。

考慮到此功能，定義了三種基本流量類型：計劃流量、盡力而為流量、和預留流量。計劃的流量類型適用于硬實時消息，而“盡力而為”流量是對任何其他服務質量指標都不敏感的常規以太網流量。預留流量類型用于在不同時隙中分配的幀，但每種優先級類型都有指定的帶寬預留。

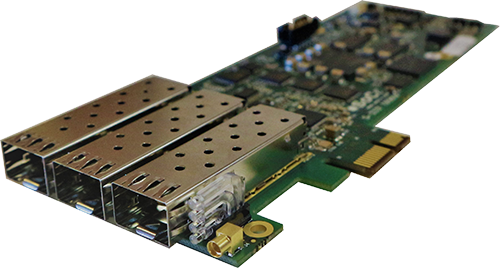

RELY-TSN-LP-PCIe是適用于時間敏感網絡（TSN）的即用型解決方案，它可以無縫實施確定性以太網并從這些技術復雜性中抽象出用戶設備和應用程序。此外，在一個正在遭受新的強大小型設備革命的市場中，RELY-TSN-LP-PCIe不論其大小如何，都能為任何類型的PC提供最苛刻的聯網功能。

該設備可用作PCIe TSN端點和提供3個多媒體千兆以太網端口的TSN橋。

作為一個端點，它為將TSN技術集成到確定性網絡中提供了可能性，可以在托管它的設備中引入TSN技術。它在棕地系統中用作改裝工具。

它的獨特性在于它是一個智能的可插拔瘦型板卡，在同一設備中包含硬件和軟件資源，以實現專門的網絡、同步、和面向安全的服務。

通訊技術

• 2個TSN以太網端口
• 1個服務以太網端口
• 介質選件（SFP固定框架）：
  • 10/100/1000Base-T
  • 1000Base-X
  • 100Base-FX
• RSTP IEEE802.1w
• VLAN支持
• 基于以太網類型或IEEE 802.1P流量優先級
• 1個PPS輸出（MMCX接口）
• PCIex1
• 通過可選適配器無縫集成在舊Legacy PCI系統上

TSN功能

• 802.1AS –定時和同步
• 802.1Qbv –計劃流量的增強
• 802.1Qav –時間敏感流的轉發和排隊增強
• 802.1Qcc –流保留協議的增強
• 802.1Qci * –每流過濾和管理
• 802.1CB * –幀復制和可靠性消除

軟件功能

• 以太網驅動程序可用于大多數操作系統（Linux，Windows，VxWorks等）
• IEEE 1588-2008 PTPv2普通時鐘和邊界時鐘支持
• 配置文件：默認，電源，IEC 61850-9-3，AS

處理性能

• 板載FPGA，用于高速網絡交換和PTP時間戳
• 多核CPU單元支持自主軟件應用

配置管理

• 板載集成Web服務器，可提供HTML5-GUI配置訪問權限：
  • 可通過HTTP（S）訪問
  • 配置配置文件和固件更新
  • 實時網絡監控

*互操作性測試中
