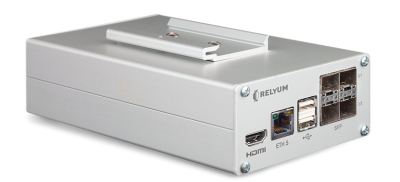

在關鍵系統中，至關重要的是能夠在幀級別分析網絡通信以進行測試和取證。此外，該分析的有效性將受到基礎架構將幀與公共時間參考相關聯能力的約束。為此，Relyum開發了RELY-REC，該設備能夠使用與被分析網絡相同的PTP時序參考來檢查、標記、和記錄常規以太網和高可用性以太網流量。

例如，由于電氣領域通信的關鍵性，RELY-REC是一種一體化解決方案，專門用于分析現代IEC 61850數字變電站中的流量，在這些變電站中，結合使用了HSR，PRP和PTP，給運營商帶來了新的挑戰。該設備與IEEE 1588-2008 PTPv2基礎結構同步，該基礎結構可與該變電站的其他設備共享相同的基礎結構。

通訊技術

• 2個SFP籠，用于10/100/1000Base-TX以太網銅纜或100Base-FX / 1000Base-X光纖，用于TAP或端口鏡像連接
• 1個SFP籠，用于10/100/1000Base-TX以太網銅纜或100Base-FX / 1000Base-X光纖，用于擴展連接（備用PTP源，Modbus/S7/MQTT連接等）
• 1個10/100/1000Base-TX以太網銅纜端口，用于控制臺管理和對記錄數據的不間斷遠程訪問
• IEC 62439-3 v3第5條“高可用性無縫冗余（HSR）”
• IEC 62439-3 v3第4條“并行冗余協議（PRP）”

同步化

• IEEE 1588-2008 PTPv2
• 操作模式：透明時鐘，普通時鐘
• 配置文件：默認，電源，IEC 61850-9-3，AS
• 時間戳的可選PTP來源
• 外部PTP主站專用端口
• NTP可配置
• 內部參考

其他接口

• 1個RS485端口
• 2個USB A型端口
• 1個每秒脈沖（PPS）SMA輸出
• 1個傳感器擴展模塊（可選）

處理能力

• 支持同時讀/寫數據操作
• 工業溫度級大容量SSD磁盤
• 遠程訪問日志數據文件可配置和標準格式（PCAP）
• 觸發基于：
  • 直接I/O信號和Modbus/S7/MQTT變量
  • 數據包監控
    • IEC 61850：SMV事件，GOOSE消息事件，PTP事件
• 過濾條件：
  • 基于行業中使用的標準過濾格式

堅固的設備

• 無風扇設計
• 全金屬外殼
• 冗余電源：6VDC至30 VDC
• 工作溫度：-40°C至+ 70°C
• 儲存溫度：-40°C至+ 85°C
• 可選安裝：DIN導軌

配置與管理

• 專用以太網服務端口
• SNMPv3，SSH
• 基于Web的HTML5-GUI訪問/配置：
• 可通過HTTP（S）訪問
• 配置配置文件和固件更新
• 實時網絡監控
