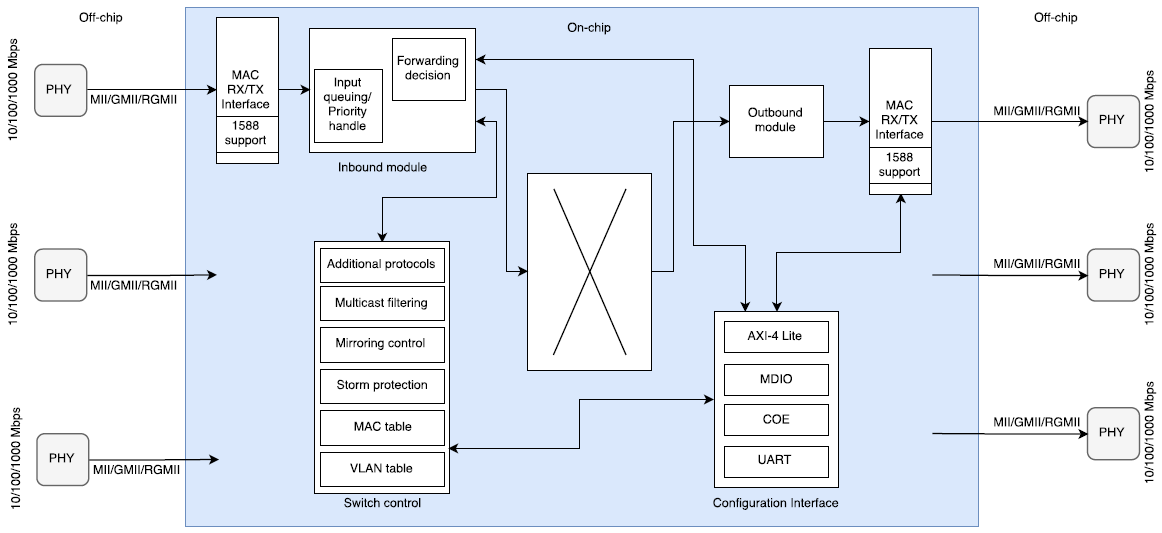

網管以太網交換機（MES）IP內核具有一個無阻塞交叉開關矩陣，該矩陣允許在所有端口之間進行連續傳輸。它實施一種存儲與轉發交換方法，全面滿足以太網標準策略有關幀完整性校驗。該交換機在轉發每個幀之前先對其進行緩沖和驗證。然而，等待時間已被最小化到納秒級。因此，MES是實現基于以太網的工業網絡的理想交換機。

MES是三速（10/100/1000 Mpbs）交換機IP，并支持IEEE 1588 V2透明時鐘功能。考慮到穿越交換機所花費的時間，此功能可修改PTP事件消息。該方案通過補償整個網絡中的交付差異來提高分發準確性。

此外，通過為每個端口使用獨立的硬件，MES還支持IEEE 1588 V2一步透明時鐘對等（P2P）功能。此功能不僅可以補償停留時間，還可以補償每個鏈接的延遲。

MES可以與SoC-e HSR-PRP交換機IP結合使用，以在所需的端口中引入HSR和PRP功能。高鐵(HSR)交換方法是直通的。因此，該組合提供了最高的性能和與標準的最大兼容性。它為以太網PHY設備提供MII/GMII/RGMII本機接口，并且可以與Xilinx IP結合使用，以在其他接口中支持RMII或SGMII。它還支持將AXI4-Stream接口連接到其他不具有MAC基接口的IP內核。

以下Xilinx FPGA系列可以支持MES：

• 6系列（Spartan，Virtex）
• 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
• Ultrascale（Kintex，Virtex）
• Ultrascale +（Zynq MPSoC，Kintex，Virtex）

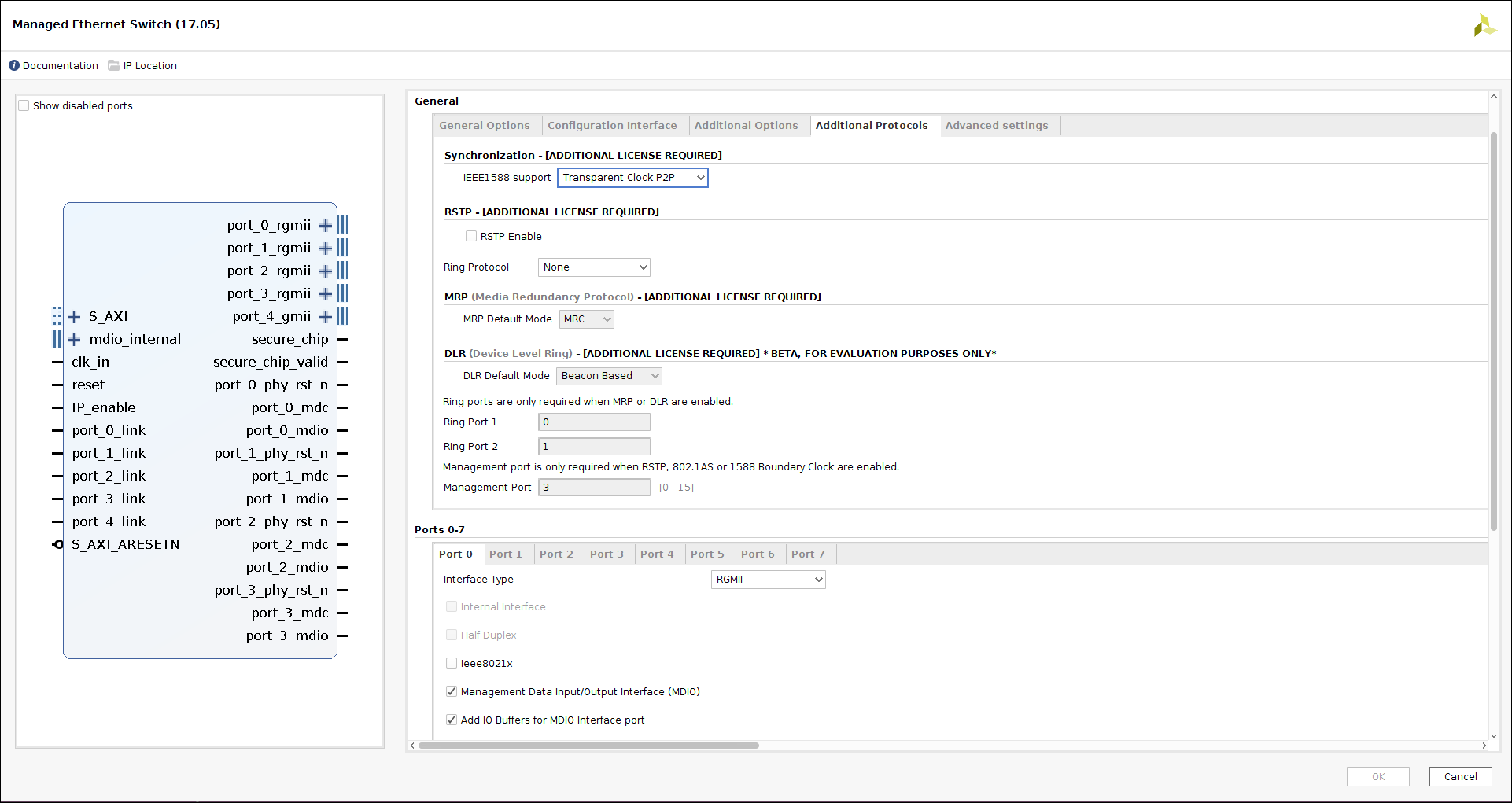

通過利用新的Xilinx Vivado工具，可以將MES輕松集成到你的FPGA設計中，該工具允許在圖形用戶界面中使用該IP內核，并以方便的方式配置IP參數。

網管以太網交換機IP核的主要功能：

接口

• 全雙工10/100/1000 Mbps以太網接口
• 半雙工10/100 Mbps以太網接口
• 10 Gbps以太網接口

• 可配置的3至32個以太網端口
• MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII物理層設備（PHY）接口
• 每個端口支持不同的數據速率
• 銅纜和光纖介質接口：10/100/1000Base-T，100Base-FX，1000Base-X

交換

• 具有自動MAC地址學習和老化的動態MAC表（最多4096個條目）
• 靜態MAC表（最多4096個條目）
• 巨型幀管理
• 基于以太網的交換
• 入口端口鏡像
• 廣播/多播風暴防護
• 每端口速率限制（廣播、多播和單播流量）

時間同步

• IEEE 1588v2無狀態透明時鐘功能（P2P–第2層/E2E–第2層）
• 兼容SoC-e IEEE 1588 IP核（1588Tiny，精確時間基礎）

參考設計支持的板：

• SoC-e SMARTzynq brick（推薦）
• 對于其他Xilinx/Avnet/SoC-e/開發板，我們可以提供限時IP內核進行評估

欲了解更多信息，請聯系我們：[email protected]
