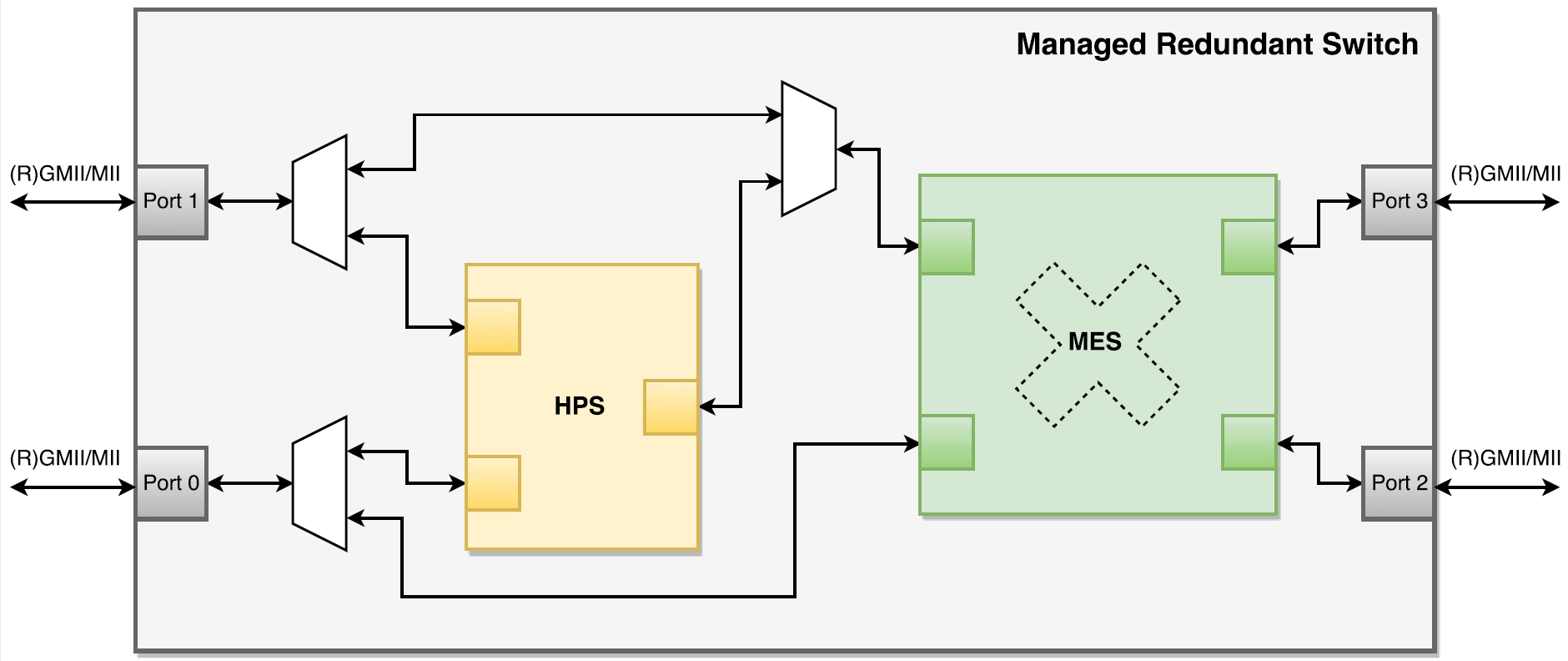

網管冗余交換機IP核（MRS）是SoC-e HSR-PRP交換機（HPS）和網管以太網交換機（MES）IP核的組合，具有冗余的以太網交換功能。MES模塊是一個無阻塞交叉開關矩陣，允許在所有端口之間進行連續傳輸。它實施存儲與轉發的交換方法，以完全滿足以太網標準策略關于轉發每個幀之前校驗幀的完整性。另一方面，HPS模塊在所需的端口中引入了HSR和PRP冗余功能。HSR(高鐵)交換方法是直通的。

因此，MES和HPS的組合提供了最高的性能和與標準的最大兼容性。

 下列Xilinx FPGA系列可以支持MRS：

• 6系列（Spartan，Virtex）
• 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
• Ultrascale（Kintex，Virtex）
• Ultrascale +（Zynq MPSoC，Kintex，Virtex）

• 服務質量(QoS)
  • 優先級（PCP-802.1p，DSCP TOS，以太類型）
• IEEE 802.1X EAPOL硬件處理
• DSA（分布式交換體系結構）標記：使用DSA的理想情況是以太網交換機支持“交換機標簽”，這是一項硬件功能，使交換機為從特定端口接收的每個以太網幀插入一個特定標簽，以幫助管理界面確定：
  • 該幀來自哪個端口
  • 轉發此幀的原因是什么
  • 如何將CPU發起的流量發送到特定端口

組態

• MDIO，UART，AXI4-Lite或CoE（以太網配置）管理接口
• 以太網配置（COE）：通過連接到CPU的同一以太網鏈路全面訪問內部寄存器
• 購買IP核時提供驅動程序

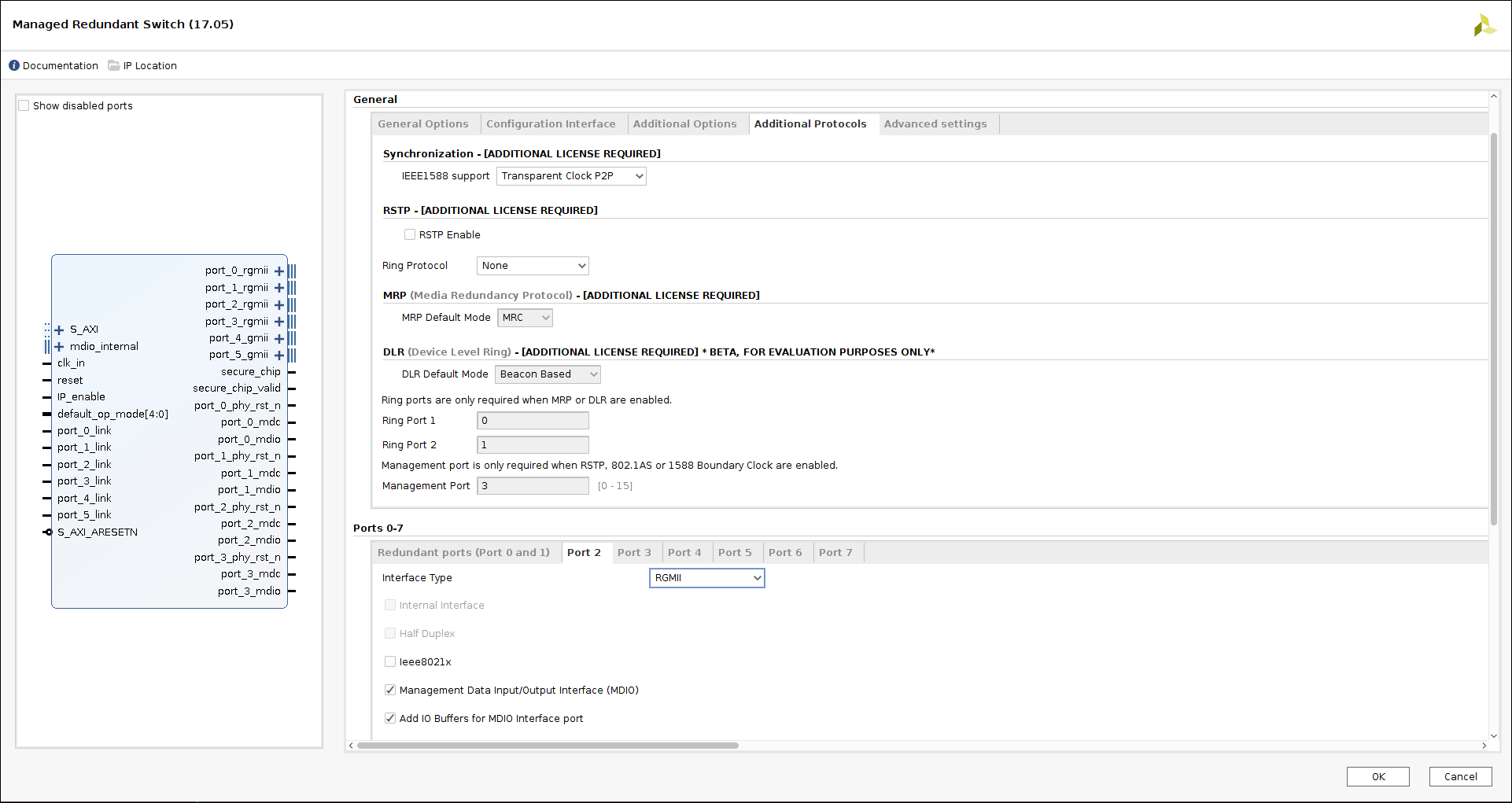

冗余協議

• RSTP（需要軟件堆棧）
  • RSTP的硬件支持
  • IP核心隨附的用于Linux的參考RSTP堆棧
  • 提供Posix兼容的RSTP堆棧
• MRP（不需要軟件堆棧）
  • 環網管理員（MRM）
  • 環形客戶端（MRC）
• DLR（不需要軟件堆棧）
  • 基于信標的節點
  • 主管節點
• HSR（不需要軟件堆棧）

  • 版本3.0（最新）
• PRP（不需要軟件堆棧）
  • 版本3.0（最新）

  • 支持多種HSR模式
  • 支持的PRP模式：重復丟棄，重復接受
