非網管以太網交換機IP內核（UES）在可配置設備上實現了即插即用的以太網交換。它不需要外部配置。它旨在使用最少的資源解決最大的吞吐量。

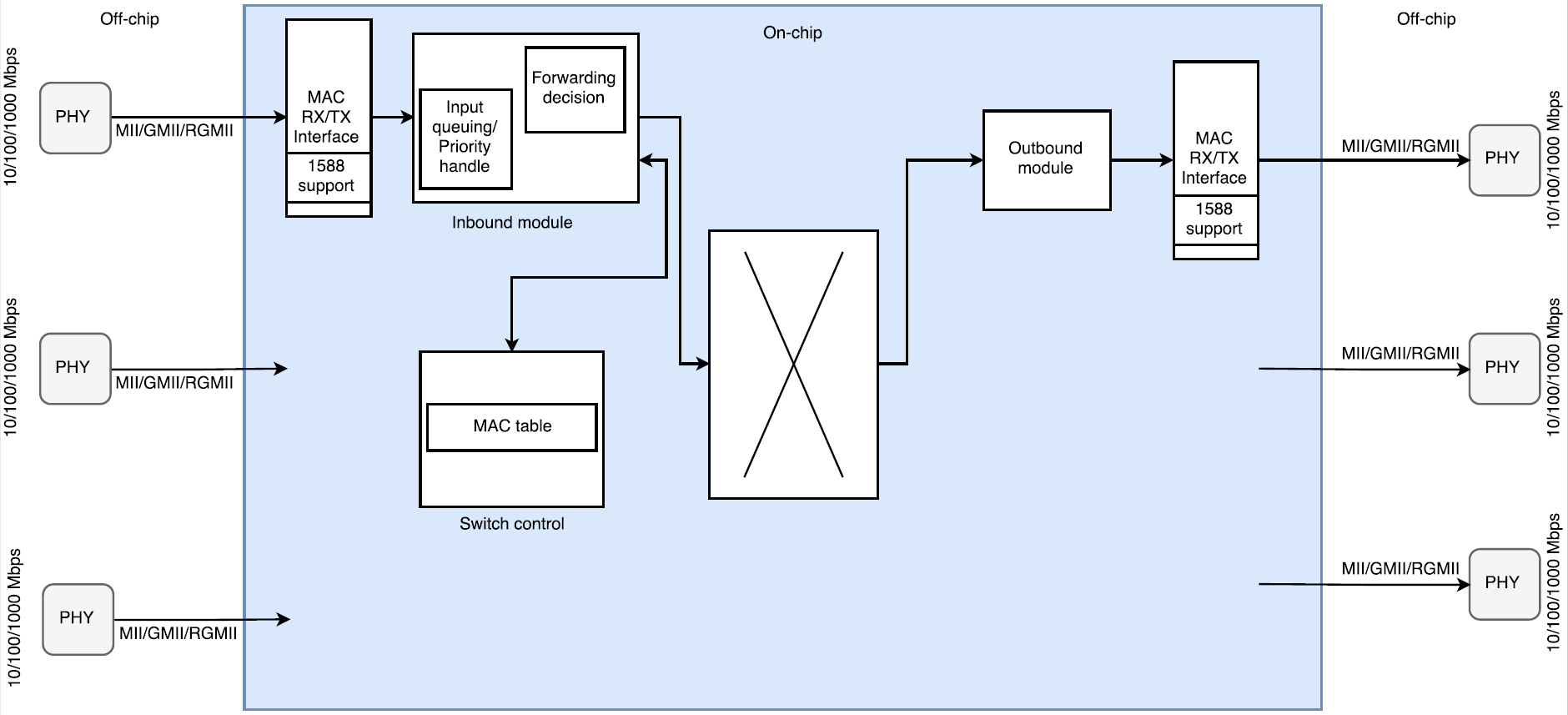

該交換機實現了一個無阻塞交叉開關矩陣，該矩陣允許所有端口之間進行線速通信。交換機在轉發每個幀之前先對其進行緩存和驗證。然而，等待時間已被最小化到納秒級。此外，UES支持IEEE 1588 V2透明時鐘功能。該功能可糾正引入交換機產生的錯誤的PTP幀，從而使IEEE 1588同步設備之間的互連保持最高的準確級。

UES是實現基于以太網的工業網絡的理想以太網交換機IP。它為以太網PHY設備提供MII/GMII/RGMII本機接口，并且可以與Xilinx IP結合使用，以在其他接口中支持RMII或SGMII。它還支持將AXI4-Stream接口連接到其他不具有MAC基接口的IP內核。

以下Xilinx FPGA系列可以支持UES：

• 6系列（Spartan，Virtex）
• 7系列（Zynq，Spartan，Artix，Kintex，Virtex）
• Ultrascale（Kintex，Virtex）
• Ultrascale +（Zynq MPSoC，Kintex，Virtex）

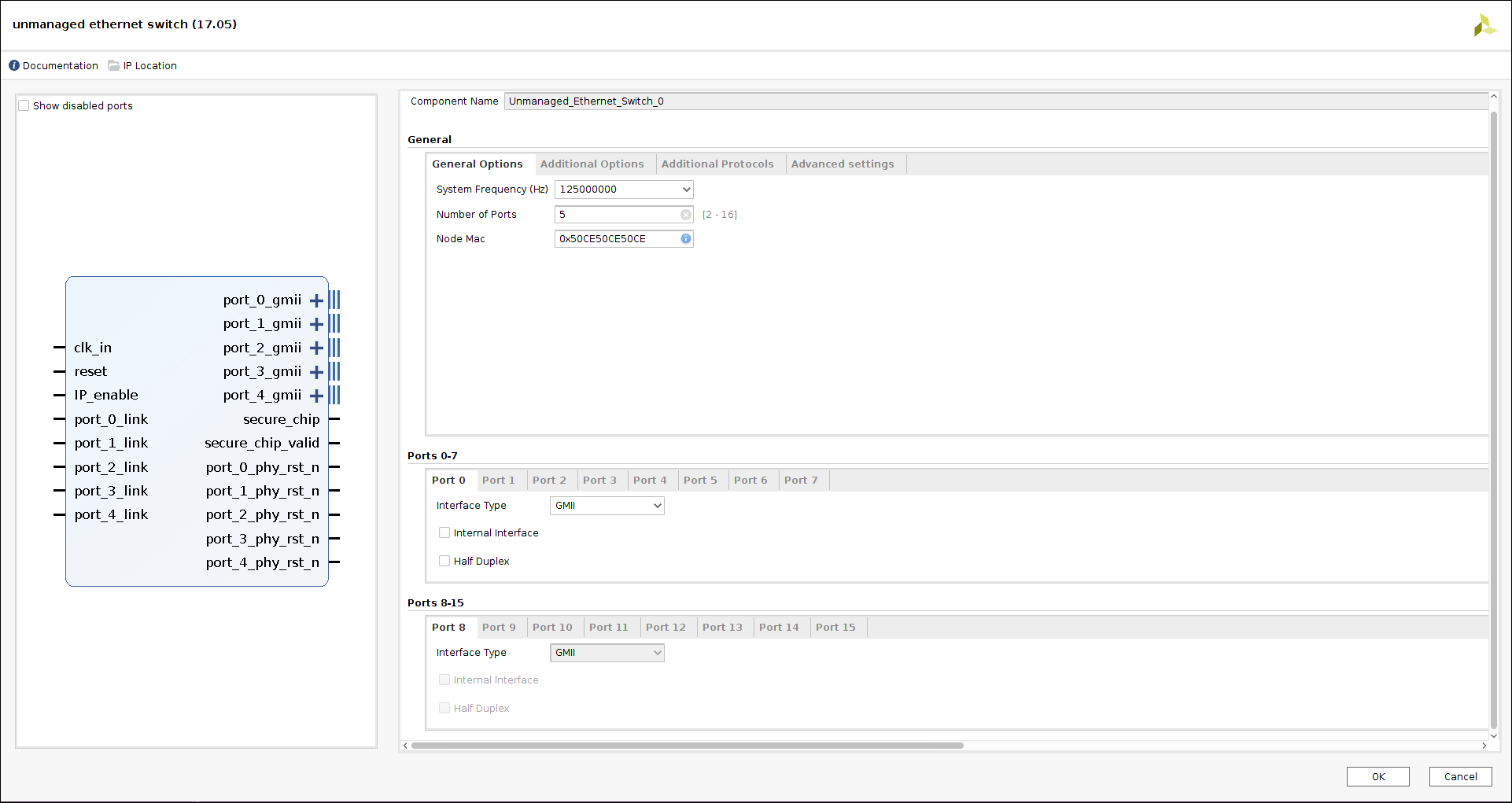

通過利用新的Xilinx Vivado工具，可以將UES 輕松集成到您的FPGA設計中，該工具允許在圖形用戶界面中使用IP內核并以簡便的方式配置IP參數。

非網管以太網交換機IP核的主要功能：

• 即插即用：無需配置
• 高性能：實現端口之間的全交叉矩陣以實現最大吞吐量
• 快速：由于SoC-e專有的MAC地址匹配機制，大大縮短了延遲時間
• 高效：經過優化，僅需很少的邏輯資源即可在低成本FPGA器件上實現
• 靈活：完全可擴展且可配置，以獲得最佳的功能-尺寸平衡。以下參數設計員可用：
  • 端口數量：可配置的3至16個以太網端口
  • 緩沖區隊列長度
  • IEEE透明時鐘功能
• 自動：MAC地址學習和老化（默認情況下，存儲容量為2048個MAC地址）。

通過利用新的Xilinx Vivado工具，可以將UES 輕松集成到您的FPGA設計中，該工具允許在圖形用戶界面中使用IP內核并以簡便的方式配置IP參數。

參考設計支持的板：

• SoC-e SMARTzynq brick（推薦）
• 對于其他Xilinx/Avnet/SoC-e/板，我們可以提供限時IP內核進行評估。

欲了解更多信息，請聯系我們：[email protected]
