1588Tiny微型IP核: IEEE1588v2 無CPU從時鐘

1588 Tiny是用于Xilinx FPGA的IEEE1588-2008 V2從站僅硬兼容時鐘同步IP內核。它專注于需要使用最少資源的基本IEEE 1588功能的設備。1588 Tiny能夠準確地為IEEE 1588報文加上時間戳，并且僅使用硬件模塊也可提供同步時鐘。

不需要嵌入式處理器，也不需要通用的以太網MAC。1588 Tiny包括優化的以太網MAC，可以處理PTP幀。它支持電源配置文件和IEC 61850，還可以支持其他配置文件。

以下Xilinx FPGA系列支持1588 Tiny：

6系列（Spartan，Virtex）
7系列（Zynq，Spartan，Artix，Kintex，Virtex）
Ultrascale（Kintex，Virtex）
Ultrascale +（Zynq MPSoC，Kintex，Virtex）

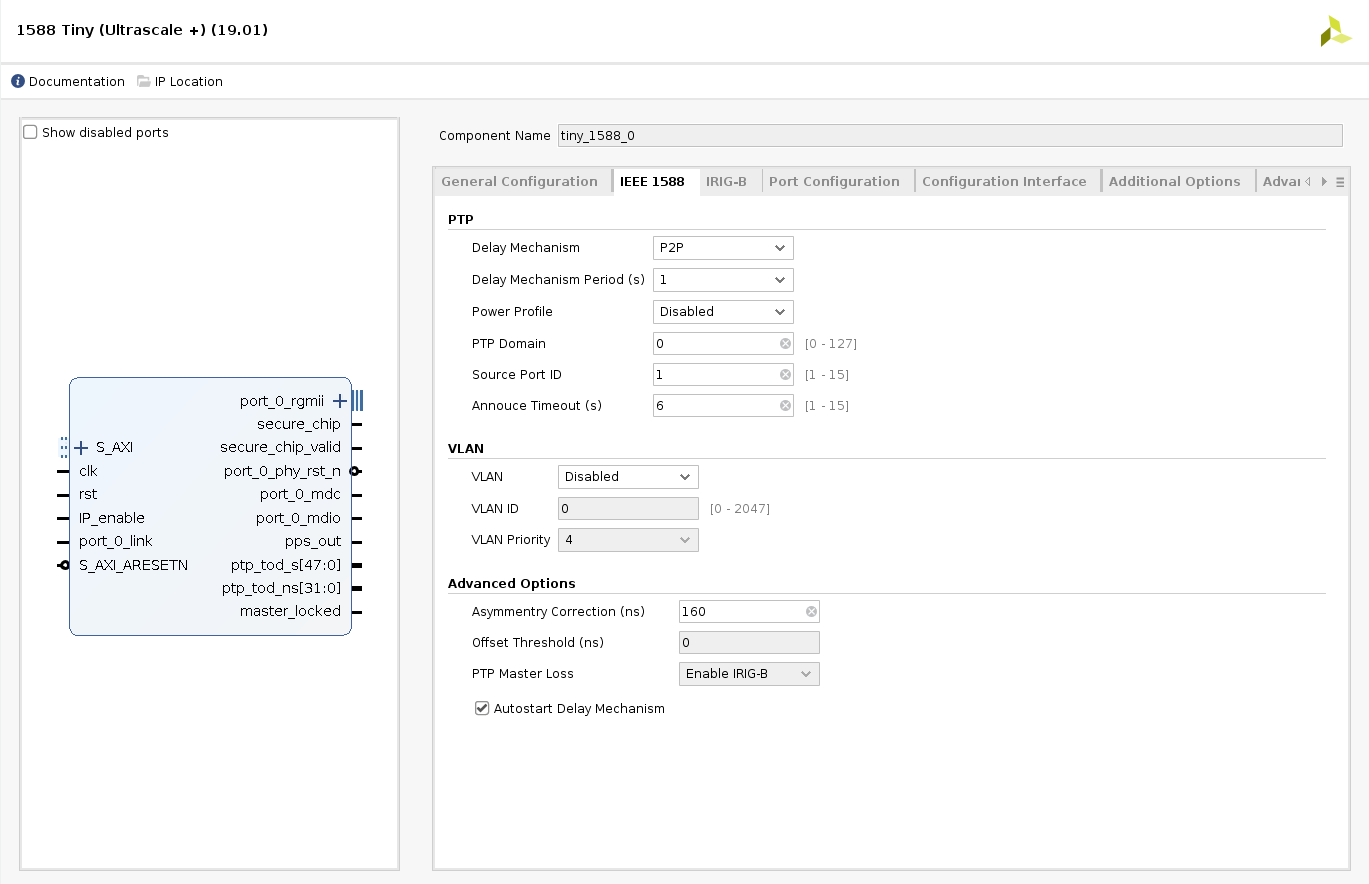

用于Xilinx Vivado工具的1588Tiny IP內核

通過利用新的Xilinx Vivado工具，可以輕松地將其集成到你的FPGA設計中，該工具允許在圖形用戶界面中使用IP內核，并以簡便的方式配置IP參數。

1588 Tiny 主要功能：

一般

適用于Vivado（IP集成商）
支持單端口和雙端口（以太網接口可用于其他目的）模式

接口

MII/RMII/GMII/RGMII/SGMII/QSGMII/USXGMII物理層設備（PHY）接口
支持AXI-Stream接口
支持10/100/1000Mbps速度

時間同步

支持第2層PTP（單端口和雙端口）
支持第3層PTP（單端口）
支持的配置文件：電源配置文件，實用程序配置文件，IEC61850配置文件和默認配置文件
可用的輸出計時器：“ 64位納秒”或“ 48位秒 + 32位納秒”
提供PPS輸出
可選的IRIG-B主站輸出與PTP內部定時器同步（DCLS和AM調制）
支持事件時間戳
支持警報檢測

參考設計支持的板：

SoC-e SMARTzynq brick（推薦）
對于其他Xilinx/Avnet/SoC-e板，我們可以提供限時IP內核進行評估。

欲了解更多信息，請聯系我們：[email protected]。
