AT-LA500 基于PC的USB邏輯分析儀提供一個簡單的實時數字系統分析解決方案，在您能夠承受的價格內，將緊湊型設備的優勢和您的PC的靈活性結合起來進行數據管理和可視化。

AT-LA500能夠作為一個單一儀器擁有36個通道，每通道500MS/s采樣率和高達4MS存儲深度。

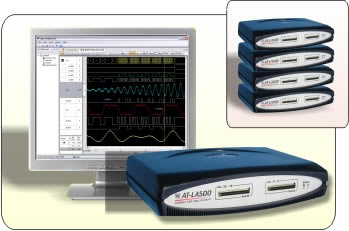

應用AT-XSS(擴展同步系統)擴展系統你還能連接高達8臺AT-LA500在不損耗性能的情況下來擴展可用通道的數量：288通道@500MS/s采樣率。

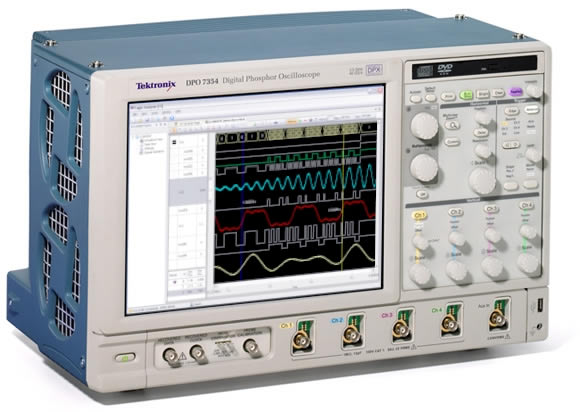

泰克科技和Active科技在意大利合作，現為DPO7000系列示波器提供一個集成高性能的混合信號功能，AT-LA500，USB邏輯分析儀，已經被定制為能應用于DPO7000系列示波器。

這個定制為Windows性能MSO市場提供了集成功能。

新AT-LA500 GigaView: 1.5 GHz (666 ps分辨率) 在所有通道上定時采集，能快速查找困難的硬件問題例如數字邏輯錯誤，毛刺，setup/hold違規和串擾。

AT-XSS許可也連接其他AT測試設備儀器（AWGs,示波器，…）來創建一個完整的測試系統。

遠不止是一個邏輯分析儀

AT-LA500儀器是Active科技“硬件平臺”儀器系列的一部分。這些儀器主要優勢是它們的FPGA基于的架構能提供它們遠程硬件重構能力。

這使它能被修改，只要更新軟件，儀器硬件為了改善它，給它增加新的功能或者讓它容易被定制。

由于這項技術AT-LA500結合了比標準邏輯分析儀更多的功能。相同的儀器集合了：

• 新AT-LA500 串行協議分析儀
• 新AT-LA500數字碼型發生器-取樣器
• 新AT-LA500用于混合信號測試。連接您的示波器到AT-LA500做一個獨特的混合信號測試儀

用戶友好的軟件允許使用高級的邏輯分析儀功能，而且在儀器上不需要按鈕，把手和觸摸屏；USB2.0接口在幾秒內將采集的數據傳輸?shù)絇C上。

主要特性

• 36通道@500MS/s
• GigaView: 36通道@1.5 GHz (666 ps)
• 通過AT-XSS總線連接高達8臺設備
• 500 MHz定時分析
• 200 MHz DDR / 100 MHz SDR 狀態分析
• 每通道高達4MS緩存
• 長達130min.采集時間
• 碼型和邊緣觸發
• 31個觸發電平
• 3個熱插拔探頭組
• 4個可編程和獨立的閾值在每個儀器上
• 1米長探頭
• 寬電壓輸入范圍：使用Active HiZ探頭達到-40V~40V
• USB 2.0接口 (也支持USB 1.1)
• Windows 2000/XP/Vista/Seven 32/64 位操作系統

軟件

• 界面操作簡單
• 3種可用顯示窗口：波形窗口，數據窗口和DAC窗口
• 同時打開顯示窗口數量不限
• 導出跟蹤數據到其他Windows程序
• 提供軟件開發包

混合信號測試

混合信號測試總是涉及到電子電路是混合信號組件和數字設備交互或者是在數字電路中需要對信號進行完整性分析的地方。

在混合信號測試中，除了帶寬、采樣率和存儲深度外，還要求其他的一些特性：

• 通道數
• 可擴展性
• 觸發電平
• 探頭特性
• 模擬-數字同步性

許多好的示波器或者混合信號示波器可以做到非常實惠的價格。但是模擬部分性能好而數字部分差這通常在專業測試中是不夠的。

AT-LA500是一個種能與標準示波器緊密集成的專業邏輯分析儀，在性能和價格上都能提供最好的混合信號解決方案。

新MSO性能免費使用在您的下一臺DPO7000系列示波器上

泰克科技和Active科技在意大利合作，現為DPO7000系列示波器提供一個集成高性能的混合信號功能，AT-LA500，USB邏輯分析儀，已經被定制為能應用于DPO7000系列示波器。這個定制為Windows性能MSO市場提供了集成功能。

AT-LA500混合信號測試解決方案

AT-LA500完成一個標準示波器提供的所有數字特征要求完成任何混合信號測試情況：

• 高采樣率： 500Msps定時采樣, 200Mhz DDR狀態分析
• GigaView: 1.5 GHz (666 ps分辨率) 定時采樣在所有通道上
• 通道可擴展性：從36到288通道
• 32個觸發電平
• 3組不同探頭帶有：
  • 高帶寬
  • 多個獨立可編程閾值
  • 非常罕見的輸入阻抗高達1MΩ
• 高達4MS每個通道
• 串行協議分析

AT-LA500能夠簡單有效地集成到標準示波器里面是由于其尺寸非常緊湊和USB連接到示波器本身（如果它是基于Windows系統）或者都能控制示波器和邏輯分析儀的PC，這樣能夠控制采集的數字/模擬信號管理和顯示在一起。

同步性

AT-LA500提供一個專用的擴展總線，叫AT-XSS，用于擴展和同步外來儀器（例如示波器） 。同步是雙向的所以示波器和邏輯分析儀可以反過來觸發觸發器。只要兩條BNC線纜連接兩臺儀器來作為新的混合信號測試儀。

混合信號波形窗口

集成還通過隱藏AT-LA500和示波器之間所有通信細節的軟件界面來實現。 系統配置界面非常直觀但同時擁有強大的功能。采集到的混合模擬/數字信號可以顯示在高級混合信號波形窗口中，該窗口提供：

• 同時顯示多個模擬/數字信號軌跡
• 獨立的軌跡大小，縮放和屬性
• 數字總線的模擬表示
• 添加，刪除，拖放信號
• 擴大和折疊多個總線
• 高級模式/邊緣搜索

支持的示波器

AT-LA500可以與市面上大多數的示波器連接。

支持的示波器的型號正在不斷增加，假如您使用的示波器不在其中，請郵件聯系：[email protected]

泰克示波器

以下所有Windows基的儀器：
DPO 7000 Series Oscilloscopes
DPO 70000 Series Oscilloscopes
TDS7054, TDS7254, TDS7404, TDS5054, TDS5104, TDS7104, TDS6604, TDS7154, CSA7404, TDS6404, CSA7404B, TDS7154B, TDS7254B, TDS7404B, TDS7704B, TDS5054B, TDS5104B, TDS5032B, TDS5052B, TDS5054BE, TDS5034B, TDS6804B, TDS6604B, TDS6154C, TDS6124C, DPO7054, DPO7104, DPO7254, DPO70404, DPO70604, DPO70804, DSA70404, DSA70604, DSA70804, DPO7354, DPO71254, DPO71604, DPO72004, DSA71254, DSA71604, DSA72004, DPO70404B, DPO70604B, DPO70804B, DPO71254B, DPO71604B, DPO72004B, DSA70404B, DSA70604B, DSA70804B, DSA71254B, DSA71604B, DSA72004B

力科

以下所有Windows基的儀器：
WaveRunner 6K and WaveRunner Xi series
WavePro 7K and 700Zi series
WaveSurfer 400 and WaveSurfer Xs series
WaveMaster

Giga View

現在數字設備變得越來越復雜，信號質量更加敏感，并且難以調試，包括高頻總線和高速邏輯系列。

調試數字硬件可能是一個困難和長期的操作，因為可能會發生由諸如邏輯錯誤，串擾，接地反彈和功率分配偽影等快速邊緣引起的新的影響。

定時錯誤調試包括以下問題的表征：

• 毛刺
• Set /Hold違規
• 時序裕量驗證
• 串擾/抖動分析

盡管傳統上通用邏輯分析儀是無法執行這種分析，但是得益于GigaView技術，AT-LA500能夠執行定時錯誤調試。 GigaView技術提供2ns的時序分辨率，同時具有高達4個MS樣本深度，同時采集666 ps的高分辨率時序，并使用是相同的探頭。

毛刺

毛刺通常是非常窄的脈沖，可能非常難以檢測，捕獲和難以解決。 它們的作用往往是不可預知的，它們可能是設備故障的第一個跡象，如驅動器錯誤，定時違規和串擾。

AT-LA500大的定時信號波形儲存空間（2ns分辨率和高達4個采樣存儲深度），可以一次檢查總線的所有信號線，查找事件或故障;；在特定事件發生之后，比如檢測到一個故障，GigaView波形可以以高分辨率（666 ps）顯示所有通道，每通道1024個采樣深度，以便詳細檢查事件。

GigaView高分辨率時序窗口能夠顯示毛刺并以高精度測量其持續時間。

Setup/Hold 違規

Setup/Hold 參數是數字系統錯誤的常見來源，并且使用示波器探測時鐘和數據線的傳統方法可能難以分析。

邏輯分析儀可以同時監控系統中的每個信號，以檢測Setup/Hold 違規情況，并且當在特定時間窗口發現問題時，AT-LA500 GigaView可以在該窗口中測量Setup/Hold時間，精度為666 ps。

時序裕量驗證

所有通道的666 ps分辨率，從通道到通道的最大偏差為666 ps，允許工程師從簡單的故障排除問題轉移到實際驗證其設計的時序裕量。 采樣點可以以666 ps為增量移動，以精確地確定建立和保持窗口，并檢查時鐘，數據和地址線相對于彼此的行為以及異步輸入。

數字碼型發生器-sampler

AT-LA500可以配置為強大的模式發生器和采樣器。在這種工作模式下，AT-LA500提供模擬標準串行或并行總線傳輸或定制數字接口的能力，用于系統或設備調試和表征。

其架構基于向量/命令存儲器和強大的定序器，定義了向量/命令執行流程。

用作模式發生器采樣器AT-LA500可提供：

• 125MHz生成速率，250MHz采集速率
• 2M采樣存儲器
• 640個矢量/命令和512個定序器指令
• 36位，具有2個獨立方向
• 并行或1,2或4線串行操作模式
• 有條件或無條件執行流程
• 可編程邊緣/電平檢測器
• 可編程時鐘發生器
• 可編程采樣頻率
• 與AT-XSS進行多設備同步

數字波形（矢量和命令）可以用表格格式編輯，也可以通過功能強大且非常直觀的數字波形編輯器進行編輯，為編輯選項或整個信號或總線提供高級模式定義的時鐘，計數和隨機模式。

編輯波形的執行流程，可以用專用的序列編輯器表單進行輕松定義。

協議分析儀

AT-LA500串行協議分析儀使用專用硬件，可提供市場上最先進的觸發功能。

圖形用戶界面以圖形和表格形式提供了簡便的儀器設置和數據分析。 提供了兩種表示形式的命令解釋，以及允許非常容易地檢測關鍵事件的交叉探測特征。

支持的協議：

• RS 232
• I²C
• SPI
• Microwire
• 485
• 422
• UART

附件

探頭

我們根據不同的測試需求，設計了一批可選的探頭。

Active Hi-Z 探頭: 提供-40V至+ 40V的線性輸入電壓范圍，輸入電阻為1.1MΩ。
html 探頭 : 提供-38V至+ 38V的線性輸入電壓范圍，輸入電容<10pF和130 MHz切換速率。

無源探頭: 提供從0V到5V的線性輸入電壓范圍，具有2V固定閾值，4獨立的可編程閾值，允許您同時測試具有不同邏輯系列的電路；探頭電纜長度為1米，即使遠離儀器，也能輕松連接被測板。
