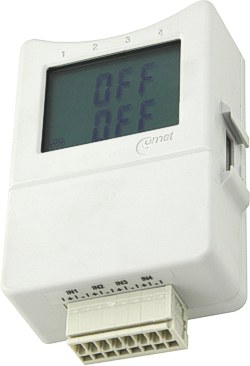

該款事件記錄儀通過發送來自被監測對象的信號的邏輯狀態來對一個事件的開始和結束進行監測，可以通過通信適配器從個人計算機下載記錄的結果。
應用:
- 記錄門的開/關
- 監測機械裝置的功能
- 記錄科技流程
- 記錄運轉時數
事件記錄儀的優勢:
- 多種傳輸方式 -USB, RS232, 以太網, GSM調制解調器
- 與計算機連接，實現數據的記錄與傳輸同步
- 超大容量，可記錄 32000個值
- 大屏雙行顯示，可以顯示特殊符號，可關閉
- 結實的外殼
- 易于安裝和鎖定
- 低能耗電池，壽命長達4年
- 能顯示電池的剩余容量，便于即時更換電池
- 通過以下幾種方式激活：計算機設置的特定時間和日期，磁控開關或者外部4輸入通道的邏輯狀態
- 每一個邏輯狀態都可以通過諾計算機來描述，使用記錄值列表來描述
- 每一個記錄儀都可以用最多32字符來命名
- 每一個通道都可以用最多16個字符來命名
- 密碼保護，可防止未經授權的操作
| 技術參數 |
| 二進制個數: |
4 |
| 輸入信號: |
從低電平或者兩態電壓信號 - 通過開關選擇 |
低電平接點輸入參數:
- 最低脈沖持續時間:
- 輸入最大變化次數:
- 閉路電流:
- 開路電壓:
- 最大電壓輸入: |
500 ms (更短的脈沖可能不被記錄)
所有通道10S內最多20次
5 uA
< 3.6 V
±30 V |
輸入電壓參數:
- 最低脈沖持續時間:
- 輸入最大變化次數:
- 低電平電壓:
- 高電平電壓:
- 輸入電流: |
輸入相互電流隔離
500 ms (更短的脈沖可能不被記錄)
所有通道10S內最多20次
0 to 2.0 V
3.0 to 30 V
最大1.5 mA at 30V |
| 輸入信號端口: |
可移動的 WAGO 734, 引線最大直徑1,5mm2 |
| 記錄模式: |
不循環 內存寫滿之后停止計數
循環 內存寫滿之后新數據會覆蓋舊的數據 |
| 存儲容量: |
不循環模式- 16254個輸入信號變化
循環模式 - 15792個輸入信號變化 |
| 實時時鐘: |
組合日歷，包括閏年 |
| 實時時鐘誤差: |
< 200 ppm (i.e. 0.02%, 17.28 s in 24 h) |
| LCD 顯示刷新: |
5 s |
| 與計算機通信: |
RS232 ，通過COM 適配器
USB， 通過USB 適配器
Ethernet ，通過 LAN 適配器 |
| 電源: |
3.6V, AA鋰電池, 標準壽命 4 年, 顯示電池剩余壽命 |
| 工作溫度范圍: |
-30 to +70°C |
| 尺寸: |
93 x 64 x 29 mm |
| 重量: |
130 g |
| 保護: |
IP20 |
| 質保: |
2 年 |
門開關監測的實例
記錄儀附件
電池， 不包含其他附件，為了滿足基本使用要求，至少訂購一個COM適配器，USB適配或者LAN適配器用于與計算機通信，如果需要不通過計算機或者外部二進制信號來控制記錄儀，可選訂一個開始 /停止磁控開關.
在任何時候，你都可以下載 支持 Windows系統.的免費的基本程序，程序可以控制記錄儀的所有功能，以數字或者簡單表格格式瀏覽和打印數據，還可以以dbf或者txt格式輸出記錄的數據便于以后的分析.
| 可選附件 |
 |
SWR004 |
支持Windows的可選軟件 - 彩色打印，表格的橫軸和縱軸縮放功能等 |
 |
SW100 |
帶免費程序的CD光盤 |
 |
LP002 |
COM 適配器， 用于與帶 RS232串行接口的計算機通信 |
 |
LP003 |
USB適配器， 用于與帶 USB接口的計算機通信 |
 |
LP005 |
LAN 適配器 - 外部轉換器，通過以太網與計算機通信, 包含ac/dc 230Vac/5Vdc適配器.
超過調整限制時通過發送 e-mail或者設置陷阱來報警 |
 |
LP004 |
start/stop 磁控開關 |
 |
MD036 |
魔術扣，易于安裝和鎖定 |
 |
F9000 |
壁掛式支架，防止未經授權的移動 |
 |
A4203 |
3.6V 的 AA鋰電池 |
 |
LP006 |
GSM適配器，與帶WaveCom Fastrack GSM調制解調器 的計算機通信 |
 |
MP009 |
WaveCom Fastrack GSM 調制解調器, M1306B，不帶附件 |
 |
MP009/1 |
WaveCom FastrackGSM 調制解調器天線, 直角 |
| |
MP009/2 |
Fastrack GSM調制解調器的數據線 |
| |
MP009/3 |
Fastrack GSM 調制解調器的 ac/dc 230V/12V 適配器 |
