H3 - 手持式人機界面(HMI) |
EXOR的手持式H3 HMI系列是您手中的真正HMI：功能強大且易于編程，可滿足您的需求，它們還是滿足安全移動要求的理想選擇。
市場上的特殊領域，必須嚴格注意管理手持設備使用的嚴格安全法。
|
| |
總覽

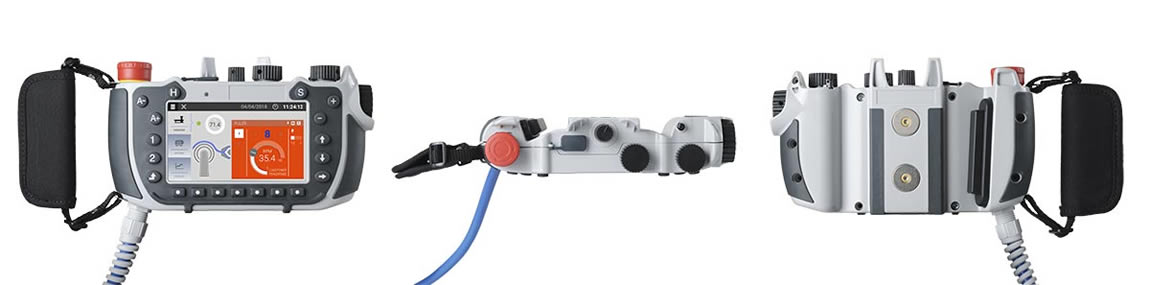

H3有線手持式HMI是一種緊湊且符合人體工程學的手持式設備，體積小，重量輕。它的集成設備（鍵盤，電位計，手輪）可以進行完全編程，以確保與自動化項目快速集成。H3包括一個急停按鈕和一個三位啟用開關。
H3可通過以太網或串行接口使用。
- 緊急停止按鈕和啟用開關
- 2個電位器
- 1個可選手輪
- 19個用戶可編程的選擇鍵
- 懸掛磁鐵
無線連接由唯一的電子鑰匙提供，該電子鑰匙允許同時進行多個手持式 - 機器連接，而無需擔心連接性和安全性。 |
|
主要特點
- 5英寸TFT彩色顯示屏
- 480 x 272像素分辨率，64K色
- 電阻式觸摸屏
- 以太網連接或串行連接
- USB主機端口
- 包括JMobile runtime。與JMobile Studio完全兼容。
- 完整的矢量圖形支持。
- SVG圖形對象的本機支持。透明度和Alpha混合。
- 完整的對象動態：控制可見性和透明度，在屏幕上移動、調整大小和旋轉對象。
- 更改基本對象和復雜對象的屬性。
- TrueType字體
 數據小冊子下載
|
|
| |
技術數據
| 系統資源 |
| 顯示–顏色 |
TFT-64k |
| 解析度 |
480×272，WQVGA |
| 活動顯示區 |
5英寸對角線 |
| 背光燈 |
發光二極管 |
| 調光 |
至0％ |
| 亮度 |
300 Cd /m2（典型值） |
| 觸摸屏 |
電阻式 |
| LED指示燈 |
1個 |
| 操作系統 |
Microsoft Windows CE 6.0 |
| 閃存 |
128兆字節 |
| 內存 |
256兆字節 |
| 實時時鐘，RTC備用 |
是 |
| 轉盤 |
是（可選） |
| 電位器 |
2 |
| 狀態選擇器開關 |
16位 |
| 緊急停止 |
是的，硬接線 |
| 啟用開關 |
硬接線，3位 |
| 接口 |
| Ethernet |
10/100 Mbit（某些型號） |
| USB端口 |
1個主機V2.0 |
| 串口 |
1個RS-232，RS-422，RS-485（部分型號） |
| 額定 |
| 電源（充電站） |
24 Vdc（18至30 Vdc） |
| 電流消耗 |
0.25 A在24 Vdc下（最大） |
| 輸入保護 |
自動 |
| 電池 |
可充電鋰電池，用戶不可更換 |
| 環境條件 |
| 工作溫度 |
+5至+ 45°C |
| 儲存溫度 |
-20至+ 70°C |
| 工作/儲存濕度 |
相對濕度5-95％，無凝結 |
| 防護等級 |
IP64 |
| 尺寸和重量 |
| 面板長x高 |
220×130毫米 |
| 深度D |
50毫米 |
| 重量 |
大約0.8 Kg（不包括電纜） |
| 批準書 |
| CE認證 |
發射EN 61000-6-4抗擾度EN 61000-6-2用于工業環境中的安裝 |
| UL認證 |
cULus：UL508（僅：+ EP3H3REJ2H0YE2 + EP3H3REJ4H0YE2） |
|
| |
訂購信息
| H3 |
| + EP3H3REJ200YE1 |
HMI H3 0N3有線10 m以太網JM |
| + EP3H3REJ400YE1 |
HMI H3 0N3有線20 m以太網JM |
| + EP3H3REJ2H0YE1 |
HMI H3 0N3有線10 m ETH +手輪JM |
| + EP3H3REJ4H0YE1 |
HMI H3 0N3有線20 m ETH +手輪JM |
| + EP3H3RSJ200YE1 |
HMI H3 0N3有線10 m串行JM |
| + EP3H3RSJ2H0YE1 |
HMI H3 0N3有線10 m串行+車輪JM |
| + EP3H3REJ2H0YE2 |
HMI H3 0N3 10 m ETH +圓環連接器JM-UL認證 |
| + EP3H3REJ4H0YE2 |
HMI H3 0N3 20 m ETH +圓環連接器JM-UL認證 |
| + EP3H00000X0YA2 |
接線盒H3圓形連接器-UL認證 |
| + EP3H00000B0YA0 |
備用站H3-H3的支架 |
|
| |
手持HMI產品目錄下載
|
| |
