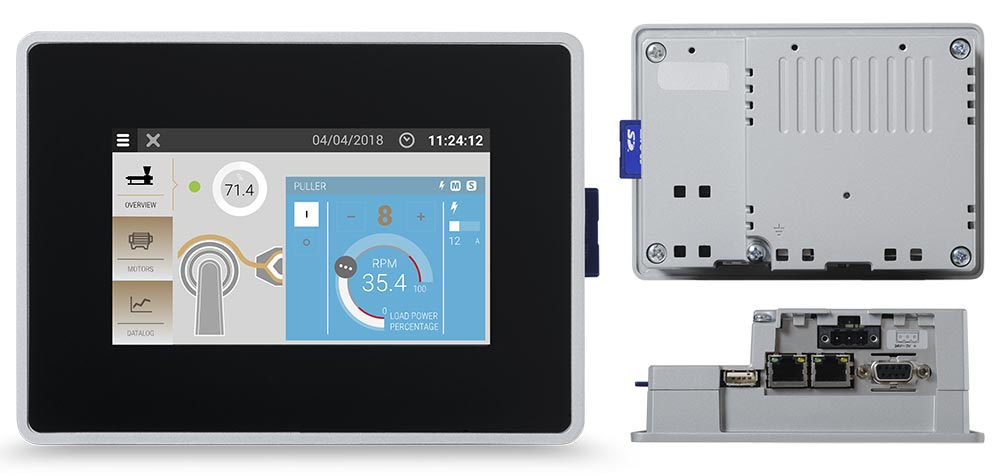

eTOP504 HMI- 堅如磐石 |
eTOP504緊湊型4.3英寸寬屏顯示器以毫不減配的低成本產品完善了eTOP 500系列。
具有交換機功能的內置雙100Mb以太網接口增強了其通信能力，使其成為小型應用程序的理想選擇。
|
| |
主要特點
- 4.3英寸TFT彩色顯示屏
- 480×272像素分辨率
- 64K色
- 電阻式觸摸屏
- 2個帶交換機功能的以太網端口
- USB主機端口
- SD卡插槽
- 多標準串口
- 使用可選的插件模塊連接到總線系統
- 5年保修
- 創新的機械設計和全金屬外殼
- 尺寸從4.3"到15"不等
- 高性能觸摸屏HMI
- 采用全彩LED技術的出色顯示屏
- 網關功能、應用程序的遠程安裝和遠程協助
- 以太網、USB、串行端口和MPI集成
- 現場總線系統和網絡的可選插件模塊
|
|
- 支持SD卡
- 所有電子板上的涂層
- 可選的IEC 61131-3集成PLC（CODESYS V2或V3）
- 正面提供三種顏色（白色/黑色/銀色）
- 適用于特殊應用的特殊版本
- 使用JMobile Studio進行強大而直觀的編程
- 支持多種通訊驅動程序
- 數據顯示為數字、文本、條形圖、模擬量規和圖形圖像格式
- 數據采集??和趨勢顯示
- 配方數據處理
- 全面支持多語言應用
- 強大的腳本語言
- 報警處理
- 用戶和群組訪問控制
- 監控和遠程控制
- 報告打印到USB打印機
- 可選的IEC 61131-3集成PLC（CODESYS V2或V3）
 數據小冊子下載
|
|
| |
技術數據
| 系統資源 |
| 顯示-顏色 |
4.3" TFT 16:9 LED 64K |
| 解析度 |
480x272，WQVGA |
| 亮度 |
150 Cd / m2（典型值） |
| 調光 |
至0％ |
| 觸摸屏 |
電阻式 |
| 中央處理器 |
ARM Cortex-A8-600MHz |
| 操作系統 |
Microsoft Windows CE 6.0 |
| 閃存 |
128兆字節 |
| 內存 |
256 MB DDR |
| 實時時鐘，RTC備份，蜂鳴器 |
對，對，對 |
| 接口 |
| 以太網端口 |
2（帶集成交換機的端口0-10/100，端口1-10/100） |
| USB端口 |
1（端口1-主機V2.0） |
| 串行端口 |
1個（可配置RS-232，RS-485，RS-422，MPI軟件） |
| SD卡 |
是 |
| 擴展 |
1個用于插入模塊的插槽 |
| 額定 |
| 電源 |
24 Vdc（10至32 Vdc） |
| 電流消耗 |
0.55 A在24 Vdc下（最大） |
| 輸入保護 |
自動 |
| 電池 |
可充電鋰電池，用戶不可更換 |
| 環境條件 |
| 工作溫度 |
-0至+50°C |
| 儲存溫度 |
-20至+70°C |
| 工作/儲存濕度 |
相對濕度5-85％（非冷凝） |
| 防護等級 |
IP66（正面），IP20（背面） |
| 尺寸和重量 |
| 面板長x高 |
147x107毫米（5.78x4.21“） |
| 摳圖AxB |
136x96毫米（5.35x3.78英寸） |
| 深度D + T |
56 + 4毫米（2.40 + 0.16英寸） |
| 重量 |
約1.0公斤 |
| 批準書 |
| CE認證 |
Emission EN 61000-6-4 Immunity EN 61000-6-2用于工業環境中的安裝 |
| UL認證 |
cULus：UL508 |
| UL認證 |
cULus：Class I Div。2 |
| DNV-GL |
是 |
| RCM |
是 |
|
| |
訂購信息
| ETOP504-白色 |
| 貨號 |
ETOP504U1P1 |
| 描述 |
帶有以太網接口的4.3英寸TFT彩色觸摸屏面板，白色前面板。JMobile runtime。 |
| ETOP504-銀 |
| 貨號 |
ETOP504U2P1 |
| 描述 |
具有以太網接口的4.3英寸TFT彩色觸摸屏面板。銀色前面板。Mobile runtime。 |
| ETOP504-黑色 |
| 貨號 |
ETOP504U3P1 |
| 描述 |
具有以太網接口的4.3英寸TFT彩色觸摸屏面板。黑色前面板。Mobile runtime。 |
| PROTFOIL-04-GL |
| 貨號 |
R-PROT11 |
| 描述 |
用于3.5英寸/3.8英寸/4.3英寸eTOP觸摸屏的一次性保護膜（10個） |
| 保護膜-04-UV |
| 貨號 |
R-PROT17 |
| 描述 |
3.5英寸/3.8英寸/4.3英寸eTOP觸摸屏的一次性保護膜（10件）。抗紫外線 |
|
| |
| |
