 NXANL 50-RE
實時以太網分析儀netAnalyzer
Real-Time-Ethernet
在自動化領域，線形網絡結構已經被廣泛的使用，并在現場總線網絡中獲得驗證。實時以太網技術在工業領域的應用，其以太網設備也應具有兩個以太網接口，這樣才能構成線形的網絡拓撲。此外，該接口需要集成Switch或Hub的功能，而且要滿足嚴格的傳播時間和時間抖動需求。
Wireshark是目前世界上最受歡迎的免費協議分析軟件，它有十分豐富和強大的功能，使用普通PC機以太網網口作為分析儀硬件。此外，需要使用TAP連接網線。在全雙工的模式下延遲時間的測量需要四個報文通道，這就要求一臺PC機上需要更多的可用端口。PC機的時間測量在最佳的分辨率下其精度達到毫秒級。
一種智能的PC板卡netANALYZER，集成了內部TAP，可以連接2個以太網通道，雙向。每個以太網幀時間戳的分辨率是10ns，這樣其延遲時間和時間抖動就能被精確的測量出來。如果需要進一步的分析，該數據還能轉換成WinPCAP文件格式適用于Wireshark軟件分析。Wireshark軟件的插件程序可分析EtherCAT，EtherNet/IP，Powerlink，PROFINET和SERCOS III實時以太網協議。
其實，每臺具有實時以太網接口的設備都應該配備網絡分析儀。

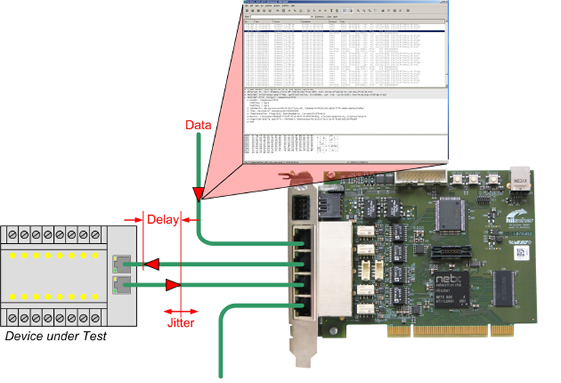

在測試的時候，設備的以太網電纜連接到netANALYZER的內部TAP上。因此，普通的電纜就可以使用。時間延遲和時間抖動的測試都可以由netANALYZER程序來控制，數據則存儲在硬盤上，Wireshark軟件可以訪問該數據并顯示。測試的時候，推薦使用免費的Wireshark插件程序來分析EtherCAT，EtherNet/IP，Powerlink，PROFINET和SERCOS III實時以太網協議。
優點
- 集成TAP的PCI接口板卡
- 4個通訊通道用于連接2個以太網，雙向
- 以太網幀時間戳分辨率：10ns
- 用于分析儀的IO事件信號
- 用于Wireshark軟件進行數據分析的WinPcap文件格式
| 產品
|
| NXANL 50-RE |
| 描述 |
|
實時以太網分析儀netAnalyzer
Real-Time-Ethernet |
| |
| |
| 通道 |
|
4
Ethernet 100 BASE-TX
RJ45 |
| TAP |
|
2
集成 |
| 顯示 |
|
報文通道
每通道的連接和狀態
STA0 / Capturing active / inactive
STA1 / Event signal detected
SYS / System Status |
| 時間戳分辨率 |
|
10 ns |
| PC接口 |
|
PCI V2.3 / 33 MHz |
| 操作電壓 |
|
3.3 V / 800 mA |
| 操作溫度 |
|
0 °C - 55 °C |
| 尺寸（L x W x H） |
|
137 x 107 x 16 mm |
|
