NIC 50-COS：netIC現場總線，CANopen從站

在將來，一些簡單的現場設備，如條形碼掃描器，識別系統，閥島以及數字量或模擬量輸入輸出輸入輸出口，都需要連接器連入實時以太網系統。這些設備通常都擁有串行接口，如UART, SPI和12C，并且對數據吞吐量要求不高。

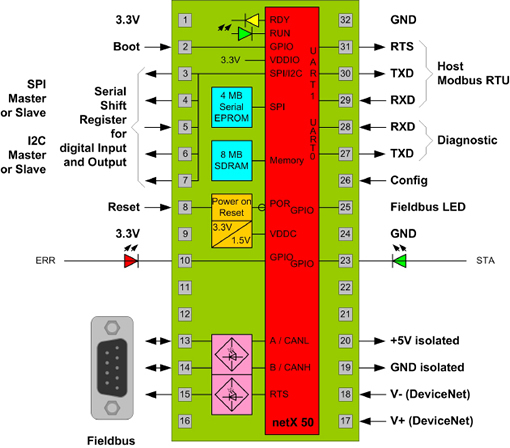

netIC是一種完整的“單片模塊”，尺寸緊湊，采用32針DIL封裝。它基于netX 50網絡控制技術，包括了集成2端口Switch和Hub的實時以太網接口的全部元件。這些串行接口可以應用于使用簡單讀寫命令的用戶數據的傳輸。另外，通過同步串行接口可以控制一般的移位寄存器，因此不再需要額外的處理器。

通過netX技術，可以使用一塊netIC加載不同固件來實現不同實時以太網協議。廣為人知的Modbus RTU協議可以作為一個串行協議加載到主機接口。并且通過開放的netX技術和所提供的工具，用戶還可以加載自己的通訊協議或附加功能。因此，固件還可以通過源代碼或可鏈接對象模塊的方式提供。

netIC只需3.3伏供電和兩個集成收發器的RJ45端口就能實現實時以太網系統。實際范例可見相關文檔。

評估板
評估板可用于測試，加載固件和參數配置（詳見文件No 1540.000）。配置參數能夠由主機系統在線下載，或者通過NetX Utility軟件作為配置文件保存至netIC。

優點

• 集成交換機與集線器
• 適合DIL-32管腳底座
• UART- / SPI- / I2C接口支持Modbus RTU協議
• 固件可作為源代碼或可鏈接對象模塊形式提供
• 3.3V低壓供電，符合工業規范

產品		NIC 50-COS
描述		netIC現場總線 CANopen從站
顯示		LED系統指示燈
處理器		netX 50
存儲設備		8 MB SDRAM
串口		SPI與I2C主站 / 從站
診斷 / 配置		UART RXD TXD
主機進口		UART RXD TXD RTS
同步串行IO接口		輸入：最大16x8 Bit移位寄存器 輸出：最大16x8 Bit移位寄存器
通訊接口 1		CANopen
操作電壓		+3.3 V / typ. 400 mA
操作溫度		-20°C...70°C
尺寸（L x W x H）		42 x 21 x 15 mm
噪聲輻射		EN55011 類型A
防噪聲		Surge - IEC 61000-4-5 Burst - IEC 61000-4-4 ESD - IEC 61000-4-2
RoHS		一致
UL認證		在準備中
