NIC 50-RE：netIC實時以太網，
實時以太網從站
 將來，象條碼掃描器、識別系統、閥島或者數字量和模擬量輸入輸出這樣的簡單現場設備也需要連接到實時以太網系統，它們也往往具有串行通訊口，如UART, SPI或者I2C，對于數據傳輸?shù)囊蟛皇呛芨摺?/p>

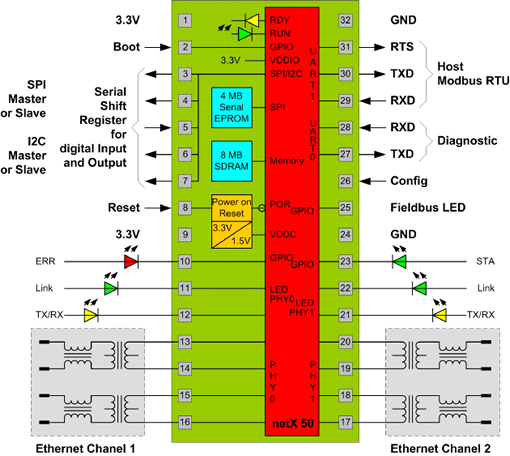

netIC是一種完整的“單片模塊”，采用尺寸緊湊的DIL-32芯片管腳。它是基于netX 50的網絡控制器，包含實時以太網的所有元件并集成2口的交換機和集線器。此外根據需要，用戶數據可以通過簡單的讀寫命令實現串口協議。另外，通過同步串口接口可以控制一般的移位寄存器，所以不需要額外的處理器。
基于netX技術，一塊netIC就可以通過可裝載固件，來實現各種實時以太網協議。著名的Modbus RTU協議可以通過主機接口作為串行協議完成。由于netX技術的開放性與可提供的開發工具，用戶可以完成自己的通訊協議或者附加功能，所以固件可以源代碼或可連接對象模塊的方式提供。
優點
- 適合所有實時以太網系統
- 集成交換機與集線器
- 適合DIL-32管腳底座
- UART- / SPI- / I2C接口支持Modbus RTU協議
- 固件可作為源代碼或可鏈接對象模塊形式提供
- 3.3V低壓供電，符合工業規范
| 產品
|
| NIC 50-RE |
| 描述 |
|
netIC實時以太網
實時以太網從站 |
| |
| |
| 顯示 |
|
LED系統指示燈 |
| 處理器 |
|
netX 50 |
| 存儲設備 |
|
8 MB SDRAM |
| 串口 |
|
SPI與I2C主站 / 從站 |
| 診斷 / 配置 |
|
UART RXD
TXD |
| 主機進口 |
|
UART RXD
TXD
RTS |
| 同步串行IO接口 |
|
輸入：最大16x8 Bit移位寄存器
輸出：最大16x8 Bit移位寄存器 |
| 通訊接口 1 |
|
2x Ethernet 100 BASE-TX
自動交叉
自動適應 |
| 操作電壓 |
|
+3.3 V / typ. 400 mA |
| 操作溫度 |
|
-20°C...70°C |
| 尺寸（L x W x H） |
|
42 x 21 x 15 mm |
| 噪聲輻射 |
|
EN55011 類型A |
| 防噪聲 |
|
Surge - IEC 61000-4-5
Burst - IEC 61000-4-4
ESD - IEC 61000-4-2 |
| RoHS |
|
一致 |
| UL認證 |
|
在準備中 |
|
|
