NL-MPI：可編程插頭SIMATIC S7
 伴隨著以太網技術在自動化領域的出現，如今某些已有的現場總線設備需要連接到以太網。這里，可以使用網關，但是還有一些更加緊湊的解決方案，其使用了片上技術。
netLINK-MPI

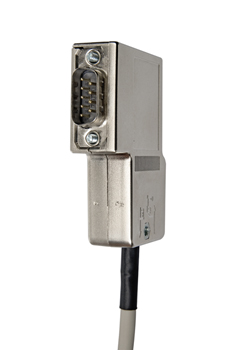

netLINK-MPI是固定在DSub連接器外殼中，使用PROFIBUS連接電纜。它由一個MPI接口和一個10/100 MBit/s以太網接口組成，是一個十分緊湊的網關。由于其結構是固定在DSub連接器外殼中，所以能夠直接接到設備的MPI插頭，通過一根3米長的以太網電纜，再連接到交換機、HUB或PC機上。
供電電源是直接由MPI插頭提供。
優點
- 連接S7-300/S7-400的以太網網口
- 簡易使用
- 十分緊湊
- 成本低
| 產品
|
| NL-MPI |
| 描述 |
|
Programming plug SIMATIC S7 |
| |
| |
| PROFIBUS-MPI通訊 |
|
|
| 類型 |
|
客戶機 |
| 連接 |
|
每次最多1個MPI連接 |
| 可訪問 |
|
數據塊
位存儲
OP模式狀態
外設數據
定時器
計數器 |
| 數據傳輸 |
|
PROFIBUS-FDL報文 |
| 以太網通訊 |
|
|
| 數據傳輸 |
|
TCP/IP |
| 連接 |
|
每次最多2個TCP連接 |
| PROFIBUS接口 |
|
|
| 控制器 |
|
帶有htmlC2的EC1芯片 |
| 傳輸速率 |
|
9.6kBit/s到12MBit/s |
| 接口 |
|
RS-485，非隔離 |
| 連接器 |
|
DSub 9針連接器 公 |
| 以太網接口 |
|
|
| 傳輸速率 |
|
10/100 MBit/s |
| 接口 |
|
10 Base-T, 100 Base-TX，零電勢 |
| 連接器 |
|
RJ45，公連接頭 |
| 顯示 |
|
RDY/RUN, LINK |
| 操作電壓 |
|
24 V / 75 mA |
| 連接 |
|
通過DSub連接器，9針，公 |
| 操作溫度 |
|
0 °C ... 50 °C |
| 尺寸（L x W x H） |
|
65 x 48 x 16mm |
| 安全等級 |
|
IP20 |
| 安裝 |
|
直接連接MPI設備接口 |
| 重量 |
|
140 g (包含電纜) |
| CE認證 |
|
是的 |
|
|
