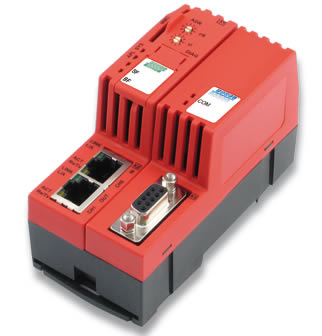

NT 100-CO-CC
CANopen轉CC-Link網關
 目前，工廠自動化的通訊技術正在經歷一次技術的革新，從傳統的現場總線技術到實時以太網的過渡。無論是在已有的現場總線設備上進行實時以太網接口的擴展，還是在原有設備中集成以太網接口，都必須實現原有系統向新系統的數據傳輸。網關可以提供兩種協議之間的接口，并且實現兩者間的數據傳輸。目前最重要的現場總線協議如CC-Link，CANopen，DeviceNet，PROFIBUS和實時以太網協議EtherCAT, Ethernet/IP, Modbus TCP, POWERLINK, PROFINET，SERCOS III，如果加上作為主站和從站的區別，兩種協議之間可能的組合將達到400種。若再加上一些簡單的串口協議如RS232, RS422， RS485， 這樣的組合將達到1000種之多，因此需要1000多種網關。如此之多的設備只能通過用戶和項目定制，或者通過模塊化的形式。
netTAP充分利用netX網絡控制器的靈活性特點，提供了經濟，簡便的參數配置解決方案來實現協議間的轉換。不同的接口嵌入在非常緊湊的DIN導軌安裝外殼中，相關固件通過USB接口進行裝載，并通過通用Windows工具軟件的拖放操作進行配置。
若干LED指示燈提供了快速診斷功能，并且為了現場設備易于維護更新，協議堆棧和配置參數都能夠存儲在MMC卡中。或從MMC卡中導出。
優點
- 現場總線至現場總線
- 實時以太網至現場總線
- RS232/422/485至現場總線或實時以太網
- 主站/從站至主站/從站
- netSCRIPT自定義串口協議
- 簡單的配置工具
- USB服務口
- 可選的存儲卡，用于保存固件和配置文件
| 產品
|
| NT 100-CO-CC |
| 描述 |
|
網關CANopen / CC-Link |
| |
| |
| 可能的移植 |
|
CANopen從站轉CC-Link從站
CANopen主站轉CC-Link從站 |
| 診斷接口 |
|
Mini USB |
| 顯示 |
|
LINK
Rx/Tx
SYS, COM
協議定義 |
| 配置 |
|
SYCON.net |
| 操作電壓 |
|
18 - 30 V / 24V時130 mA |
| 插塞接頭 |
|
Mini COMBICON 2-pole |
| 操作溫度 |
|
0...+60°C |
| 尺寸（L x W x H） |
|
100 x 52 x 70 mm
（無連接器） |
| 安裝 |
|
top-hat導軌 DIN EN 60715 |
| 重量 |
|
150 g |
| CE認證 |
|
是的 |
| 噪聲輻射 |
|
CISPR 11 Classe A CISPR 11 Classe A |
| 防噪聲 |
|
EN 61131-2: 2003 |
| 協議 |
|
周期數據 |
| ASCII |
|
主站2024Byte I/O數據
從站2024Byte I/O數據 |
| CANopen |
|
主站7168Byte I/O數據
從站1024Byte I/O數據 |
| DeviceNet |
|
主站7168Byte I/O數據
從站510Byte I/O數據 |
| PROFIBUS |
|
主站7168Byte I/O數據
從站488Byte I/O數據 |
| EtherCAT |
|
從站400Byte I/O數據 |
| Ethernet/IP |
|
主站11520Byte I/O數據
從站1008Byte I/O數據 |
| Modbus RTU |
|
主站11520Byte I/O數據
從站11520Byte I/O數據 |
| Modbus TCP |
|
主站11520Byte I/O數據
從站11520Byte I/O數據 |
| netSCRIPT |
|
主站2048Byte I/O數據
從站2048Byte I/O數據 |
| PROFINET-IO |
|
從站2048Byte I/O數據 |
| SERCOS III |
|
從站396Byte I/O數據 |
|
|
