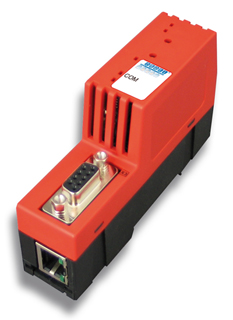

NT 50-DN-RS

低成本網關DeviceNet轉串口

• 性價比高，緊湊化設計
• 實時以太網轉現場總線，RS232/422/485串口轉現場總線或實時以太網/以太網
• 以太網配置與調試接口
• 集成基于FDT/DTM技術配置工具
• 適合于OEM客戶及分銷商
• 從站轉從站，從站轉主站

產品		NT 50-DN-RS
描述		Low-Cost Gatway DeviceNet to Serial
診斷接口		通過以太網
顯示		LINK Rx/Tx SYS, COM 協議定義
配置		SYCON.net
操作電壓		18 - 30 V / 24V時130 mA
插塞接頭		Mini COMBICON 2-pole
操作溫度		0...+60°C
尺寸（L x W x H）		（無連接器） 100 x 25 x 70 mm
安裝		top-hat導軌 DIN EN 60715
重量		80 g
CE認證		是的
噪聲輻射		CISPR 11 Classe A CISPR 11 Classe A
防噪聲		EN 61131-2: 2003
協議		周期數據
ASCII		主站2024Byte I/O數據 從站2024Byte I/O數據
CANopen		從站1024Byte I/O數據 主站 1024 Byte I/O數據
DeviceNet		從站510Byte I/O數據 主站 510 Byte I/O數據
PROFIBUS		從站488Byte I/O數據 主站 488 Byte I/O數據
Ethernet/IP		從站1008Byte I/O數據 主站 1008 Byte I/O數據
Modbus RTU		主站11520Byte I/O數據 從站11520Byte I/O數據
Modbus TCP		主站11520Byte I/O數據 從站11520Byte I/O數據
PROFINET-IO		從站2048Byte I/O數據 主站 2048 Byte I/O數據

產品樣本

• netTAP 100 －通訊協議自由轉換的網關 簡體中文, PDF

軟件

• 網關解決方案DVD光盤
  2010-09-1 (V1.300.100729.4204) ZIP

技術文檔

• SYCON.net netFrame（框架程序）
  版本 9 english PDF
• SYCON.net netDevice（操作指南）
  版本 9 english PDF
• SYCON.net DeviceNet Master DTM（操作指導手冊）
  版本 5 english PDF
• netGateway DTM，適用于netTAP與netBRICK - 網關設備配置（操作指導手冊）版本 3 english PDF
• netTAP NT 50 - 網關設備(用戶手冊)
  版本 2 english PDF
• netTAP 50 - 調試舉例(入門視頻)
  版本 1.0 english ZIP
• 軟件安裝 - 網關方案(用戶手冊)
  版本 3 english PDF
