模塊特點
| 核架構 |
QorIQ LS1021A, dual-core ARM Cortex™-A7 with 1GHz, FPU and Neon co-processor |
| RAM |
1GiB DDR3L-1600MT (opt. ECC) |
| Flash |
128MiB QSPI |
| 通訊 |
3x1GbE (1 PHY on-board), 4xCAN, USB 3.0, 2xPCIe, 9xUART, 2xUCC on a ULite
QUICC Engine (32-bit RISC co-processor) |
| Mass Storage |
SATA 3.0, eSDHC/MMC/eMMC |
| 視頻 |
12-bit dual-edge LCD interface (24-bit RGB) |
| 音頻 |
4xI2S/ASRC/SPDIF |
| I/O |
FlexTimer (PWM, CNT, ENC), I²C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA) |
| 外設 |
Temperatur, RTC |
| 板連接器 |

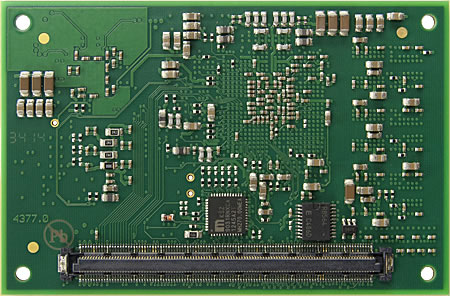

220-pin, COM Express connector with proprietary pinout |
| 板尺寸 |
55 x 84 (L x W in mm) |
| 耗電 |
apx. 4.5W (typically under load) |
| 溫度范圍 |
-40°C…85°C (Storage: -55°C…125°C) |
| MTBF預測 |
650.000h @ 40°C |
| 可用性 |
15 years (Freescale Longevity Program) |
| 溫度管理 |
Single heat spreader plate, passive cooling |
| 安全性和IP保護 |
Fuses, System Monitoring, Secure Boot, Firmware Protection, QorIQ Trust Architecture |
| 中間件 |
IEC 61131-3 runtime system (CODESYS V3 or OpenPCS)
Target- and/or Web-based visualization |
| 通訊協議 |
POWERLINK, CANopen, EtherCAT, Profinet, Profibus, Modbus |
|
|
說明

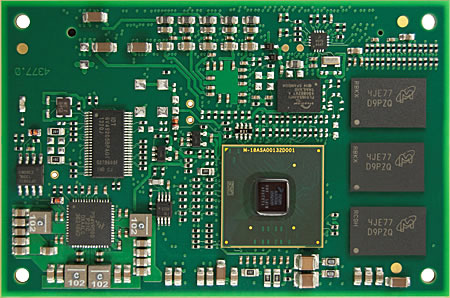

ECUcore-1021是一款基于飛思卡爾Layerscape LS1021的模塊上系統。LS1021微控制器提供高密度通訊和I/O接口，組合在單個芯片上。這使顧客能夠配置該芯片和獨立定義連接器上接口的布置。這樣就能把ECUcore-1021靈活運用于各種各樣的用途：從簡單的HMI到復雜的網絡設備。
與類似的CPU相比，所使用的處理器提供更高性能功耗又低。它通常可用于溫度更高的工業環境中，無需主動冷卻。這不僅減少了所需的板子空間還是使模塊非常緊湊，并且也成本效益。
ECUcore-1021上的部件充分考慮到它們的長期可用性。Layerscape LS1021 CPU和其它有源部件列表在飛思卡爾產品的長壽命計劃中。這就是為什么ECUcore-1021為將來的開發形成了一個良好基礎。
為了進一步提高模塊的可靠性，集成了以下診斷功能：
- RTC (實時時鐘)
- 溫度檢測
- 固件保護
- 1x ADC
- Window看門狗
錯誤修正代碼可在批量生產中集成為可選布置，因此自動化錯誤探測和修正可通過硬件實現。這使ECUcore-1021特別適用于要求功能性安全的應用中。 |
