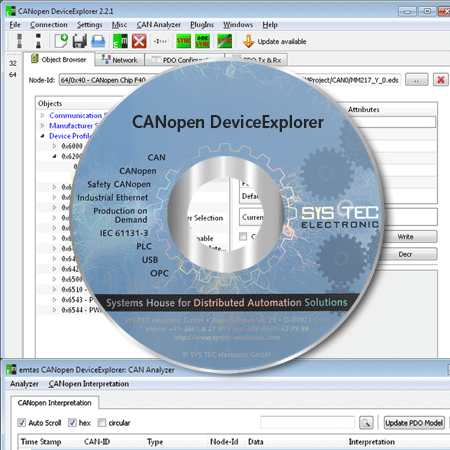

CANopen DeviceExplorer - CAN分析工具

CANopen DeviceExplorer是一款多功能工具，用于開發、測試、診斷和服務任務。它提供CANopen主站功能性并且可分析和配置CANopen設備。每個CANopen設備的有關信息可從設備 (EDS或XDD格式)的電子表格中讀取，或者直接從設備上掃描獲取。利用標準化設備配置文件 (DCF) 可保存和導入。另外，整個CANopen網絡的數據可保存在工程文件中。

CANinterpreter包含在標準版本內，作為CAN分析工具。它可實時監視CAN總線并且支持啟動和診斷CAN網絡。用戶能夠看到報文傳輸?shù)紺AN總線為原始CAN報文（CAN層2）或者解釋為CANopen報文（CAN層7）。可選記錄數據傳輸可以后脫線分析。 CANopen DeviceExplorer顯示CAN報文和硬件時間戳，由我們的USB-CANmodules接口生成。組合Process Data Linker（過程數據鏈接器）插件，DeviceExplorer就成為一款全包圍工具，實現整個功能性例如規劃、實施、分析和調試。

廣泛的硬件支持

我們提供不同一般的硬件支持，適用于各個廠家的CAN總線接口。你不會局限于特定供應商。

特點和優勢

• 設備和網絡的配置保存和加載
• 工程導向網絡配置基于CANopen EDS和DCF文件
• 在線和離線訪問CANopen設備對象字典
• 集成CANopen主站功能性例如NMT命令 (啟動/停止網絡)、節點保護（啟動/停止保護和心跳）、配置PDOs (映射和通訊參數)、歸零CANopen設備（歸零通訊、歸零節點）
• 集成CAN分析儀，用于實時總線監視例如顯示CAN報文 (CAN層2)、CANopen報文解釋 (CAN層7)

• 記錄CAN報文和以后解釋
• 顯示和手動傳輸PDOs
• 按照用戶規格解釋CAN數據
• 通過CAN總線下載設備和網絡的配置
• 網絡掃描探測設備和總線的連接
• CAN報文的傳輸或單次或周期地排序

插件

CANopen DeviceExplorer PDL (過程數據鏈接器)插件

把CANopen DeviceExplorer完成為全包圍工具實現規劃和調試復雜的CANopen網絡。它在相應的PDO下內聯不同設備的過程數據對象（PDO）。請求命令和映射進入被創建并保存在包含設備的DCF文件中。請求中的配置數據可傳輸?shù)揭�求的設備并持久保存。只需幾次點擊，設備的鏈接就可定義。無需全面的CANopen知識，只需很少的工作量就能搞定PDO鏈接。

CANopen DeviceExplorer LSS主站插件

提供CANopen設備的所有LSS主站服務和便利性開發。可遠距離通過CAN總線調整LSS從站的比特率和節點ID。也支持整個網絡的網絡掃描和節點ID半自動化定位。

CANopen DeviceExplorer CiA 402插件

提供符合CiA 402的CANopen驅動狀態機控制。子協議位置和速率模式模塊可用于配置參數例如加速度、速度、減速以及目標位置。

CANopen DeviceExplorer SRDO插件

包含一個增加的對話框用于CANopen DeviceExplorer和提供CiA 304的一致性配置，兼容安全相關數據對象 (SRDO) 和過程數據安全傳輸。

CANopen DeviceExplorer Script插件

基于JavaScript，擴充CANopen特定命令，實現發送和接收SDO、PDO和NMT報文。利用圖形化UI Designer，創建用戶自己的界面。因此用戶指定測試或服務應用程序都可輕松實現。

訂貨信息

下載

CANopen DeviceExplorer for Windows P/N SO-1124 - 評估版 2.3.2

37 MB

相關文檔

CANopen工具鏈產品小冊子
USB-CANmodul系列CAN接口小冊子
CANopen DeviceExplorer - 用戶手冊（英文版）
